ציר לחלון
ציר לחלון מיוצר מנירוסטה ופלדה מגולוונת, מתאים לחלונות כבדים. כולל ציר עליון, ציר תחתון ולוחית הרכבה.
יתרונות הציר שלנו
פעולה חלקה לאורך זמן
מסב ברונזה (Bronze Bushing) מוטמע בגוף הציר ומבטיח תנועה חלקה ועמידות גבוהה גם תחת עומס מתמשך.
עמידות לתנאי חוץ
גוף הציר מיוצר מנירוסטה ופלדה מגולוונת, המעניקים הגנה מרבית מפני קורוזיה וחלודה בתנאי חוץ קשים.
דיוק מילימטרי
כל חלק מתוכנן ב-SolidWorks ומיוצר לפי תוכניות הנדסיות מאושרות, עם סבילויות מחמירות.
התאמה לחלונות כבדים
תוכנן לשאת עומסים גבוהים של כנפי חלון כבדות, עם חיבור מוצק לפרופיל המסגרת.
חלקי הערכה

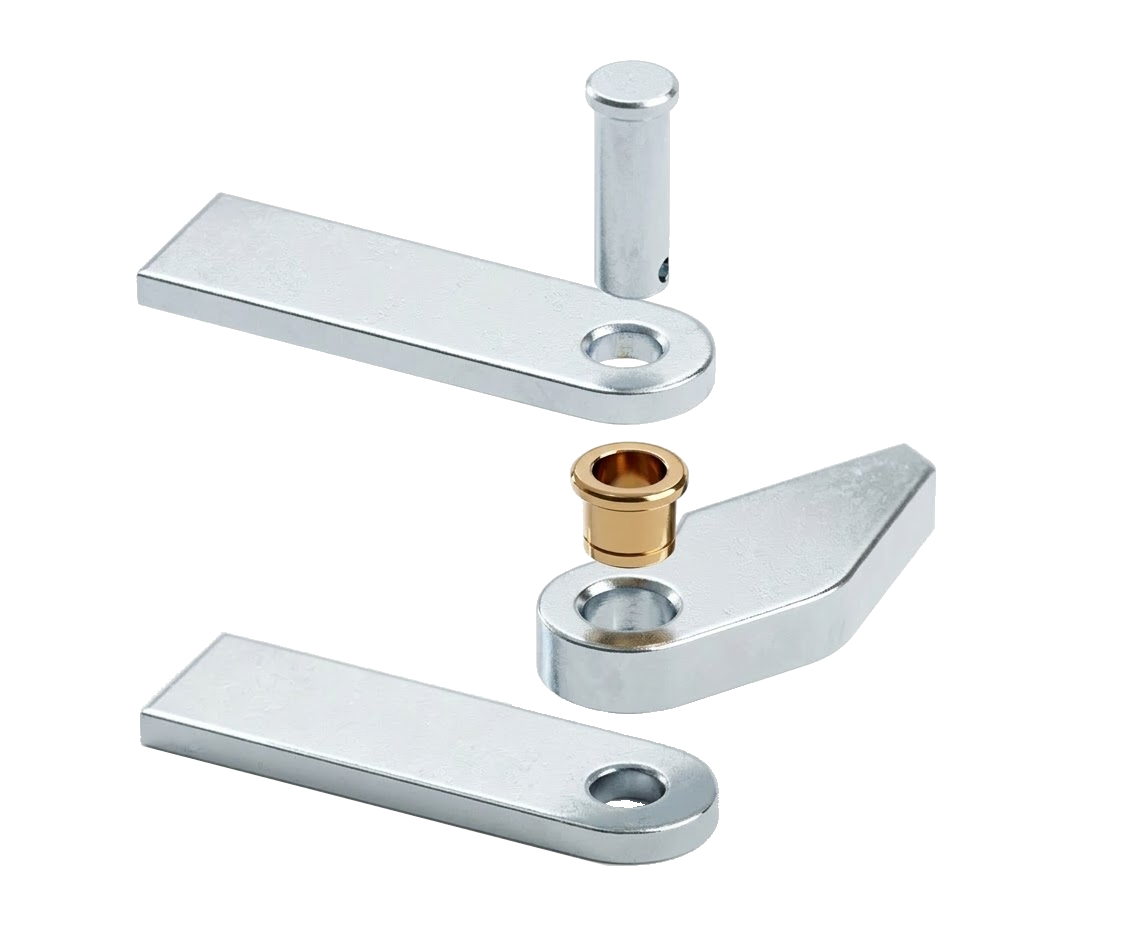

ציר החלון מגיע כערכה הכוללת את כל הרכיבים הנדרשים להרכבה מלאה.
ציר עליון וציר תחתון
זוג צירים (עליון ותחתון) המהווים את ציר הסיבוב של כנף החלון. גוף מנירוסטה עם מסב ברונזה פנימי.
- חומר גוף: נירוסטה / פלדה מגולוונת
- מסב: ברונזה (Bronze Bushing)
- מסופק כזוג (עליון + תחתון)
לוחית הרכבה (Plate)
לוחית פלדה שטוחה עם חורי קיבוע לחיבור הציר לפרופיל מסגרת החלון. מאפשרת כיוון ויישור מדויק.
- חומר: פלדה מגולוונת
- כולל בורגי קיבוע
נתונים טכניים
| פרמטר | ערך |
|---|---|
| חומר גוף | נירוסטה / פלדה מגולוונת |
| סוג מסב | ברונזה (Bronze Bushing) |
| ציפוי | גלוון אבץ / נירוסטה |
| שימוש | חלונות כבדים |
| אספקה | ערכה מלאה (2 צירים + לוחית + בורגים) |
| סבילות מידות | ±0.1 מ"מ |
איך מתקינים?
ההתקנה פשוטה ומתבצעת ע"י נגר או מסגר מוסמך.
סימון מיקום הצירים
סמנו את מיקום הציר העליון והתחתון על פרופיל מסגרת החלון לפי המידות הנדרשות.
קיבוע לוחית ההרכבה
קבעו את לוחית ההרכבה לפרופיל המסגרת באמצעות בורגי הקיבוע, וודאו אנכיות מדויקת.
הרכבת הצירים
הכניסו את הצירים (עליון ותחתון) לתוך לוחיות ההרכבה וחברו לכנף החלון.
כיוון ובדיקה
כוונו את כנף החלון לפתיחה וסגירה חלקה ובדקו שאין חיכוך. הדקו את כל הבורגים לסיום.
