ארבעה פרטי מסגרת
שני סוגי רכיב – ציר וסגר – בשתי גרסאות: VILLA (לממ"דים רגילים) ו-HALON 10 (10 מ"מ).
AXIS VILLA
ציר לממ"ד ישן – גרסת VILLA. כולל 6 חלקים עיקריים + מיסב, מורכב בדיוק מלא.
AXIS HALON 10
ציר לממ"ד ישן – גרסת HALON 10 (10 מ"מ). שישה חלקים, תת-הרכבה P4–P5.
SEGER VILLA
סגר לממ"ד ישן – גרסת VILLA. 9 חלקים כולל תת-הרכבת ריתוך P2–P9.
SEGER HALON 10
סגר לממ"ד ישן – גרסת HALON 10. 9 חלקים, תת-הרכבת ריתוך P2–P9.
יתרונות פרטי התקן הישן שלנו
דיוק CNC מלא
כל חלק מתוכנן ב-SolidWorks ומיוצר בכלי CNC בדיוק מילימטרי – ללא פשרות על הכושר.
תאימות לתקן ישן
הרכיבים מותאמים במדויק לממ"דים מהדור הישן, ומאפשרים שחזור ושדרוג ללא שינוי מבני.
4 גרסאות מגוונות
ציר וסגר בשתי גרסאות (VILLA / HALON 10), כולל גרסת 50 מ"מ לסגר VILLA – פתרון לכל מפרט.
הרכבה מובנית
הוראות הרכבה מוגדרות לכל תת-הרכבה (ריתוך, חיבור מיסב) – מפשטות את עבודת הקבלן בשטח.
הרכבה לפי מוצר
בחרו מוצר לצפייה בחלקים ובסדר ההרכבה.

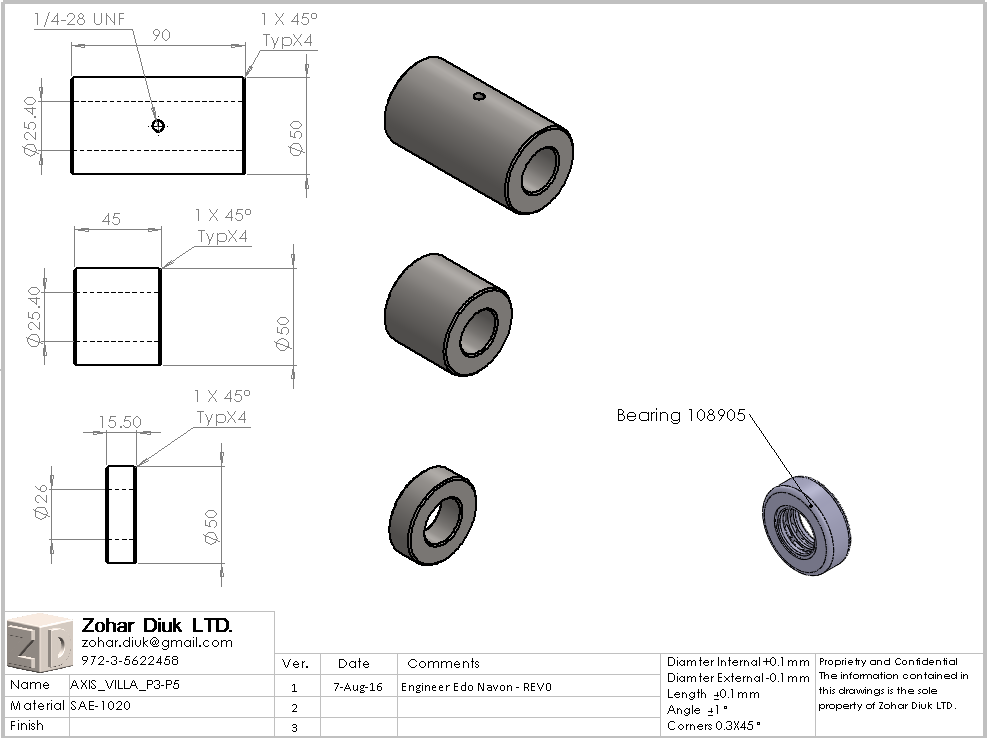

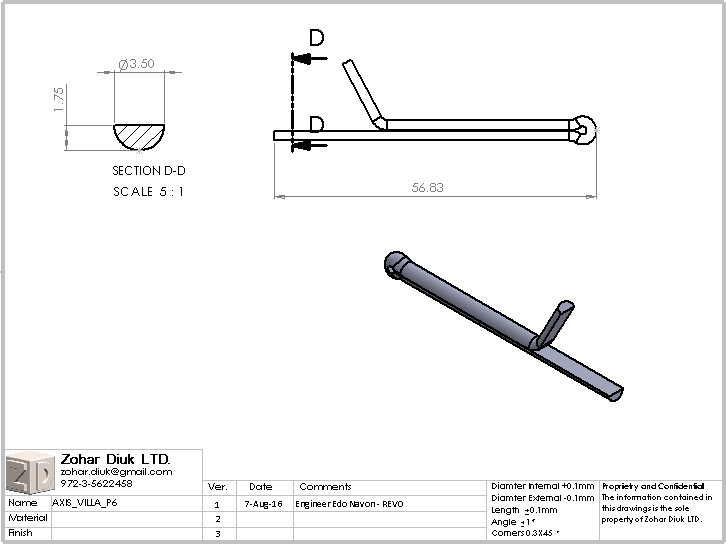

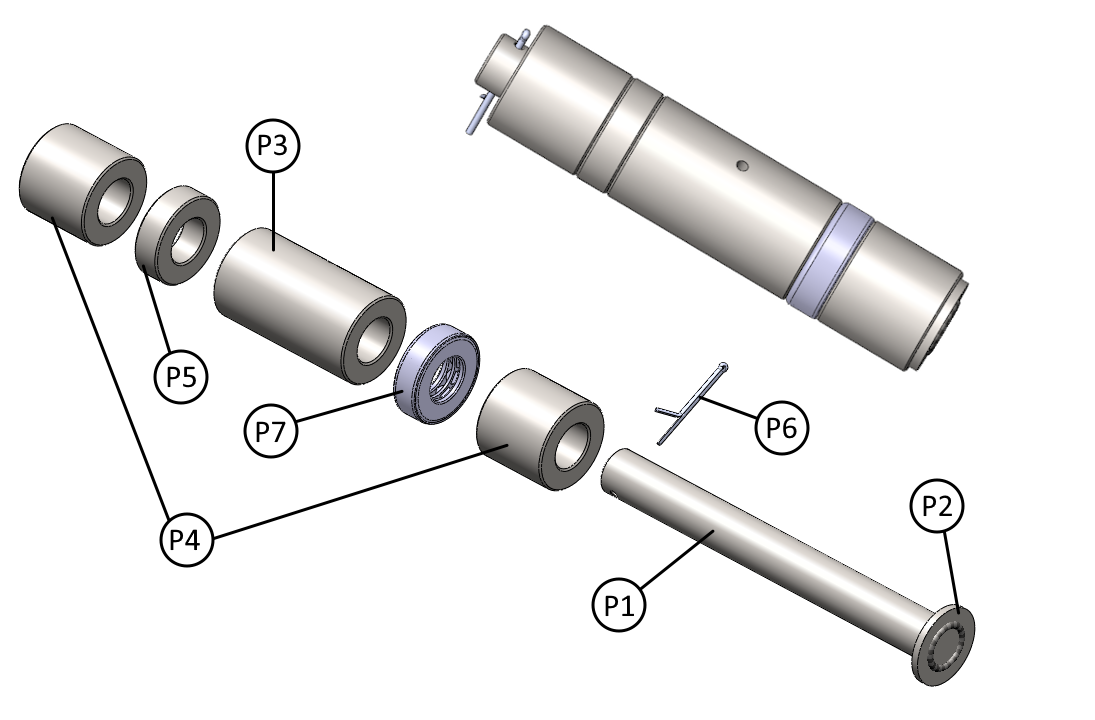

AXIS VILLA

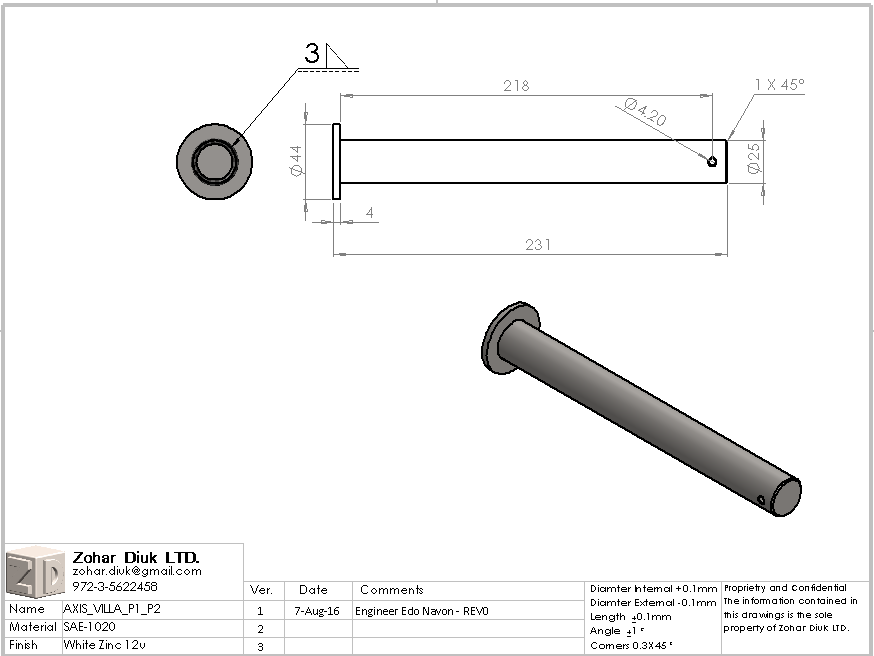

ציר לממ"ד ישן – גרסת VILLA. מורכב מ-6 חלקים עיקריים בתוספת מיסב (BEARING 108905). P1 ו-P2 מורכבים יחד כתת-הרכבה, ואחריהם P3 עד P6 מושלמים את ההרכבה הסופית.

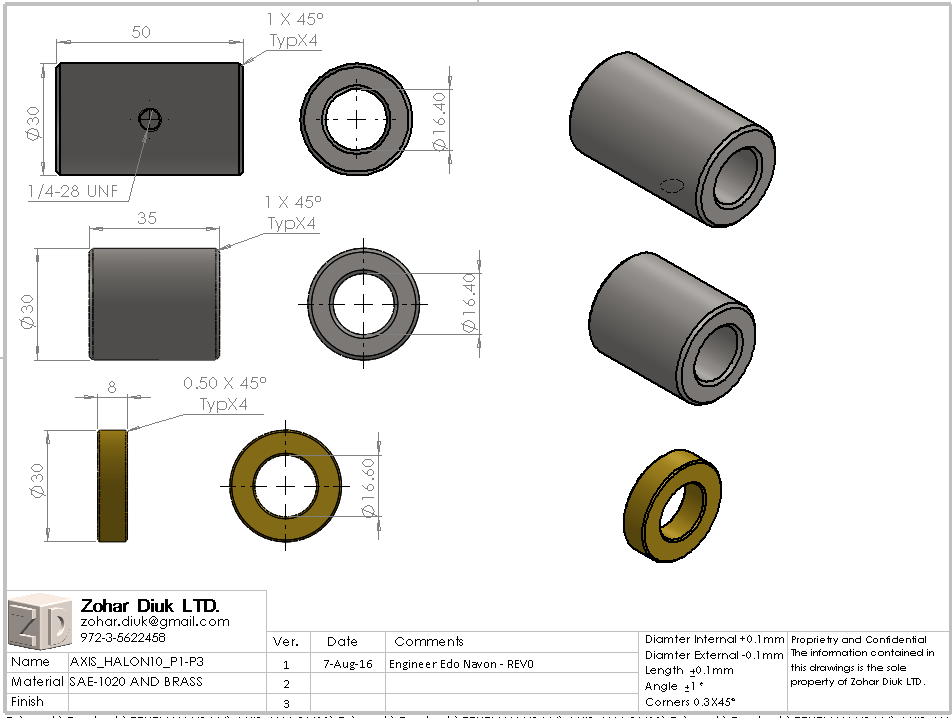

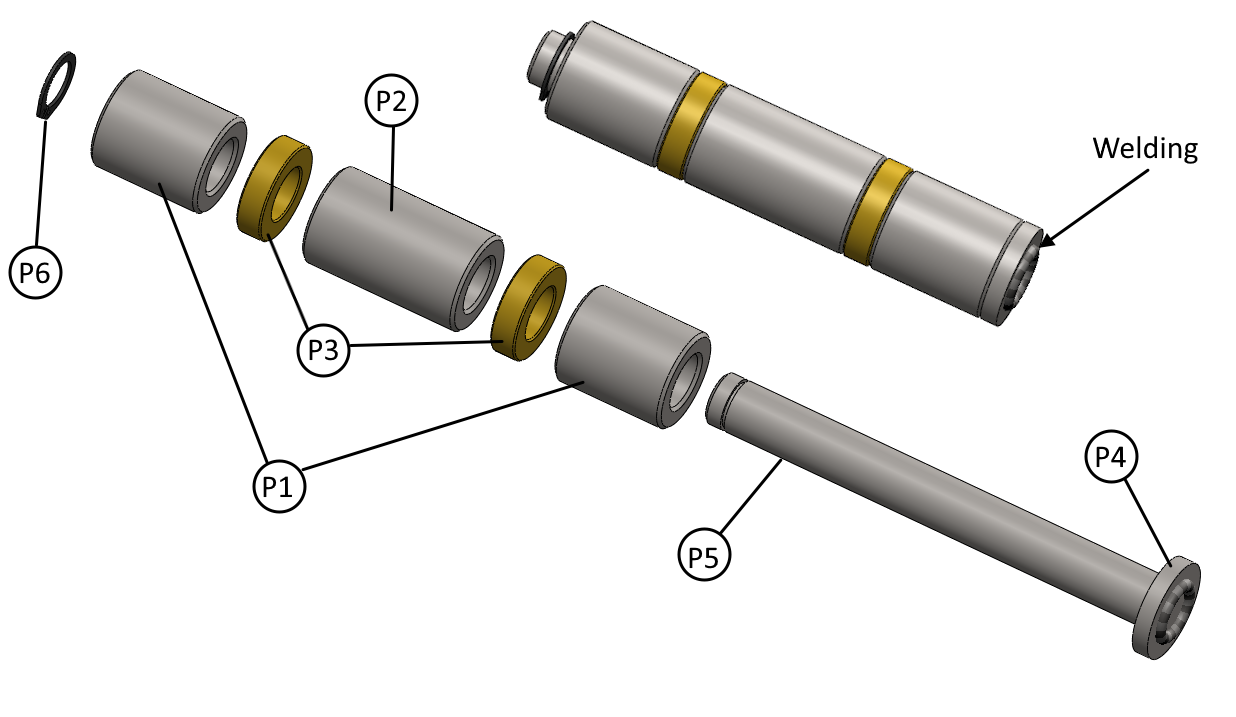

AXIS HALON 10

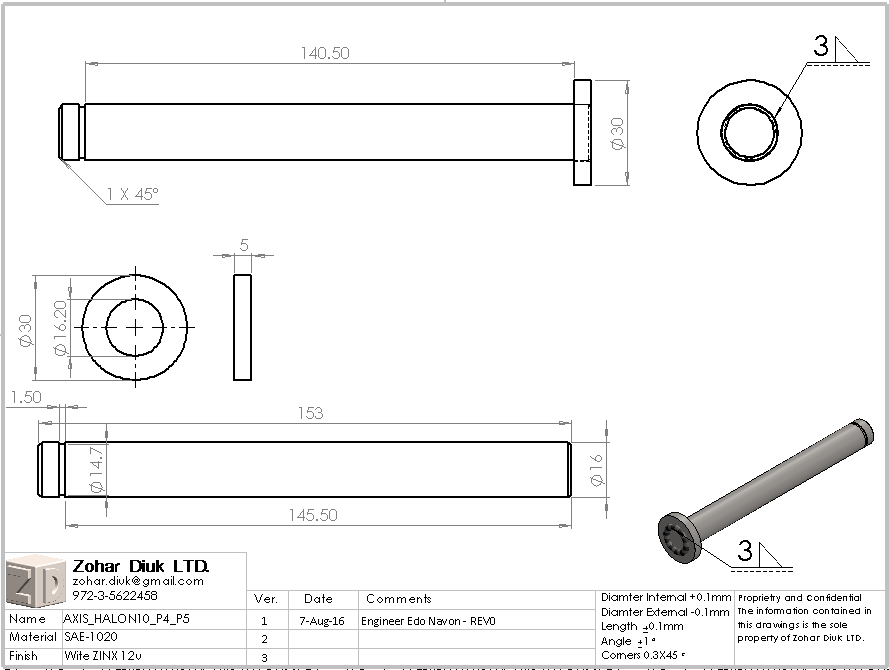

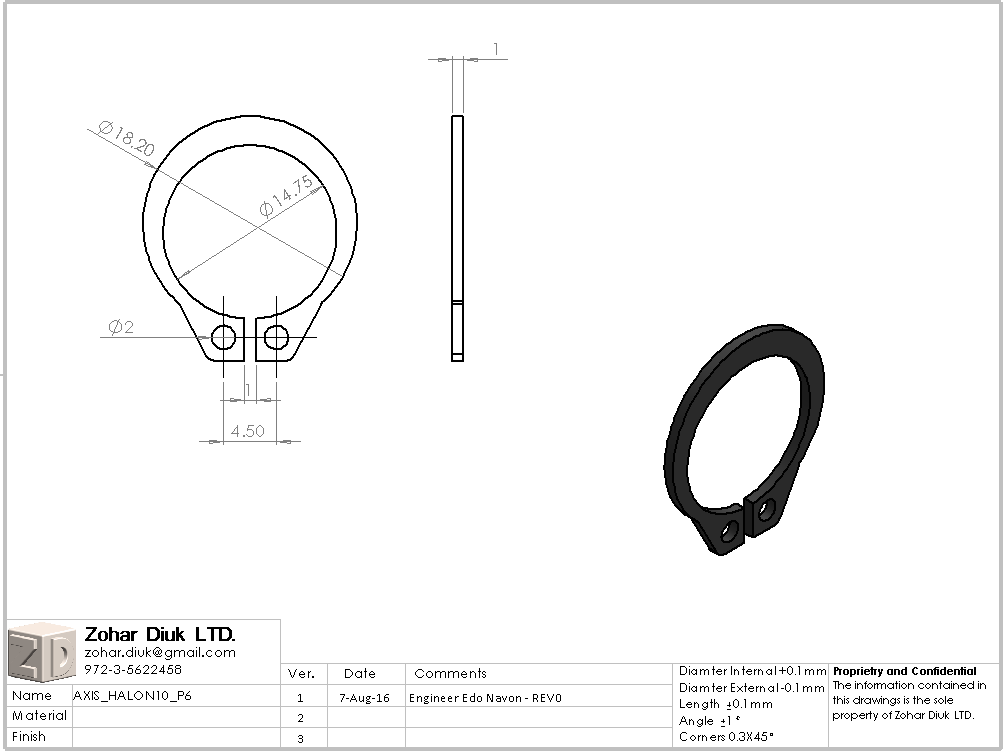

ציר לממ"ד ישן – גרסת HALON 10 (10 מ"מ). מורכב מ-6 חלקים: P1–P3 מרוכזים בתת-הרכבה אחת, P4–P5 בתת-הרכבה שנייה, ו-P6 כחלק בודד.

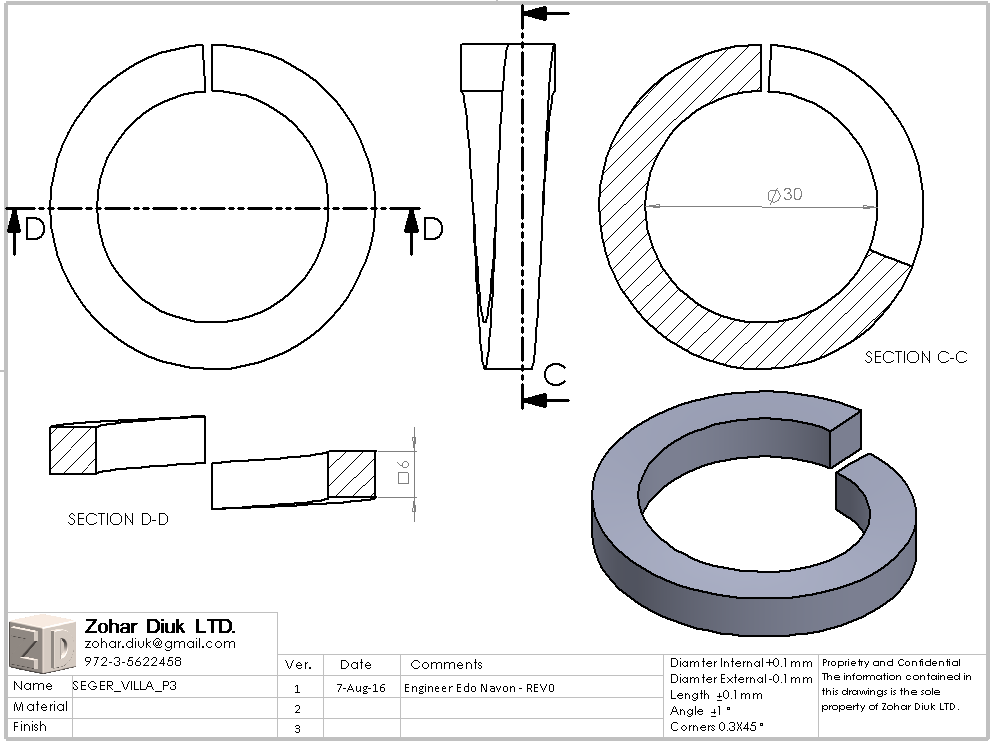

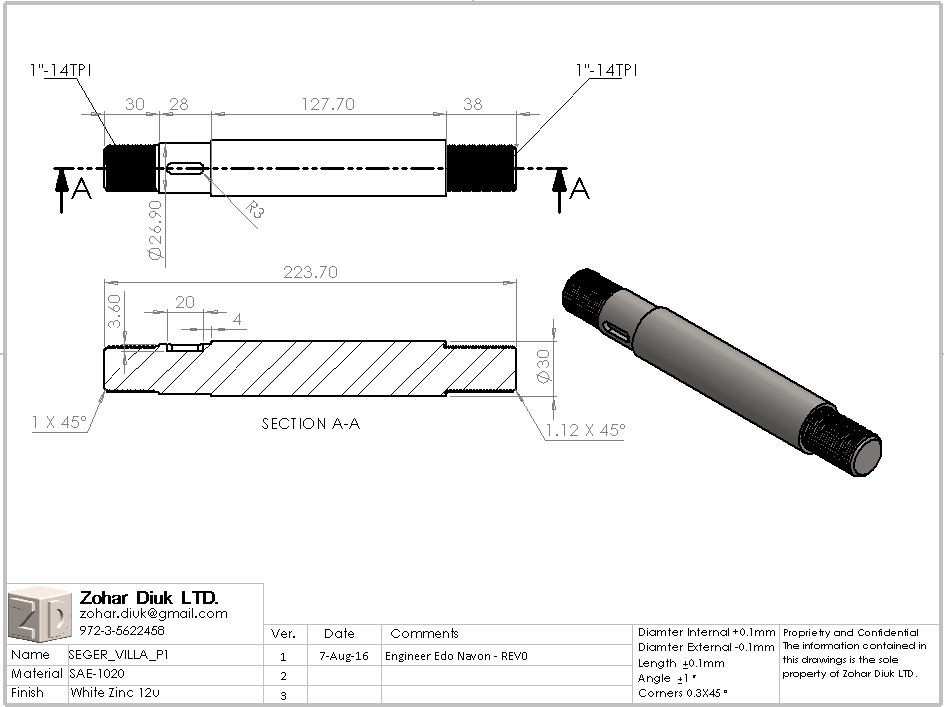

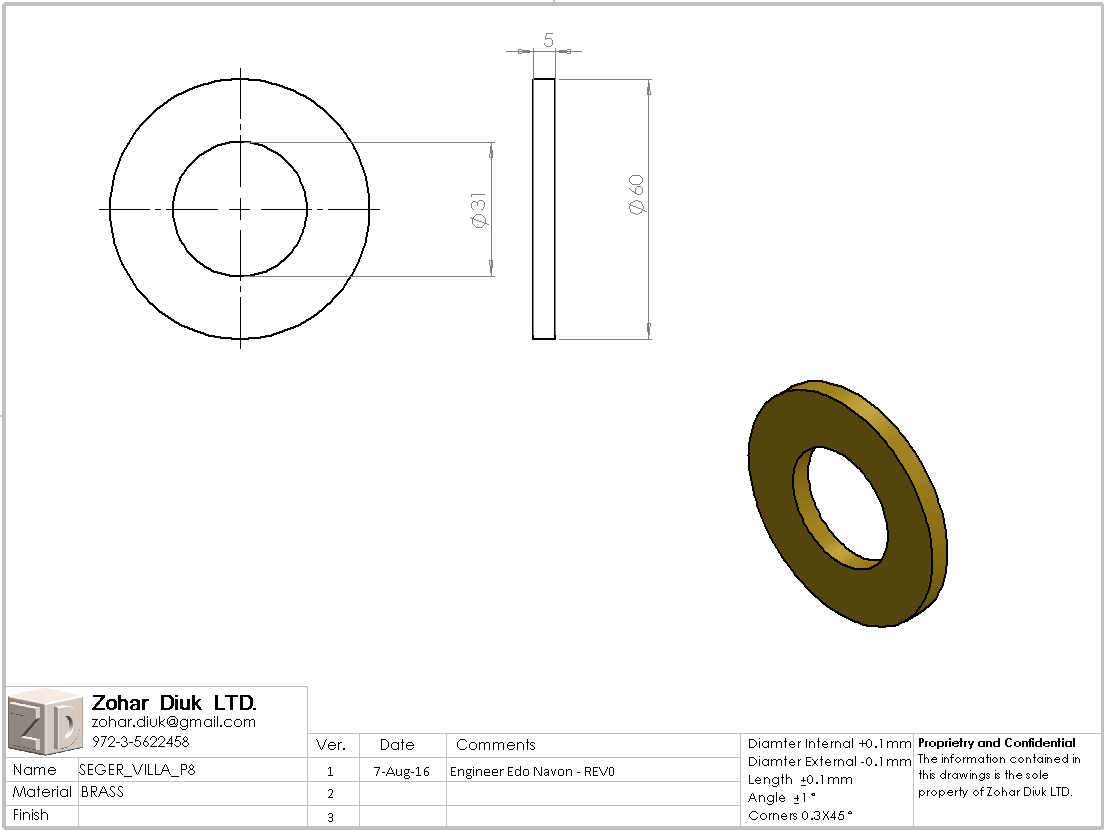

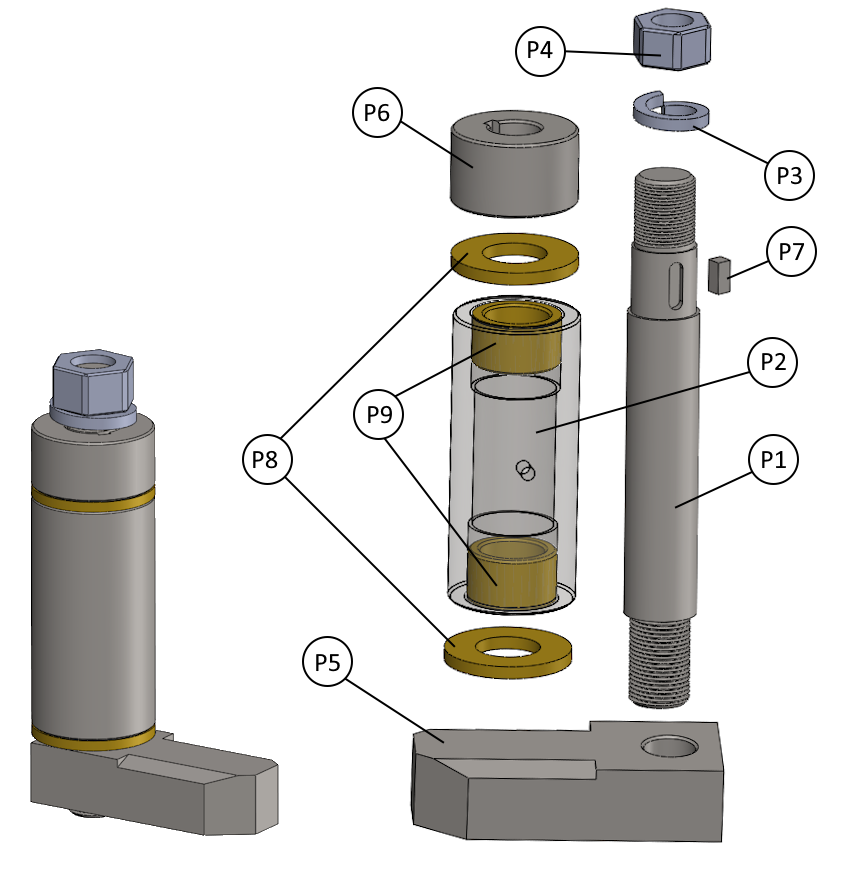

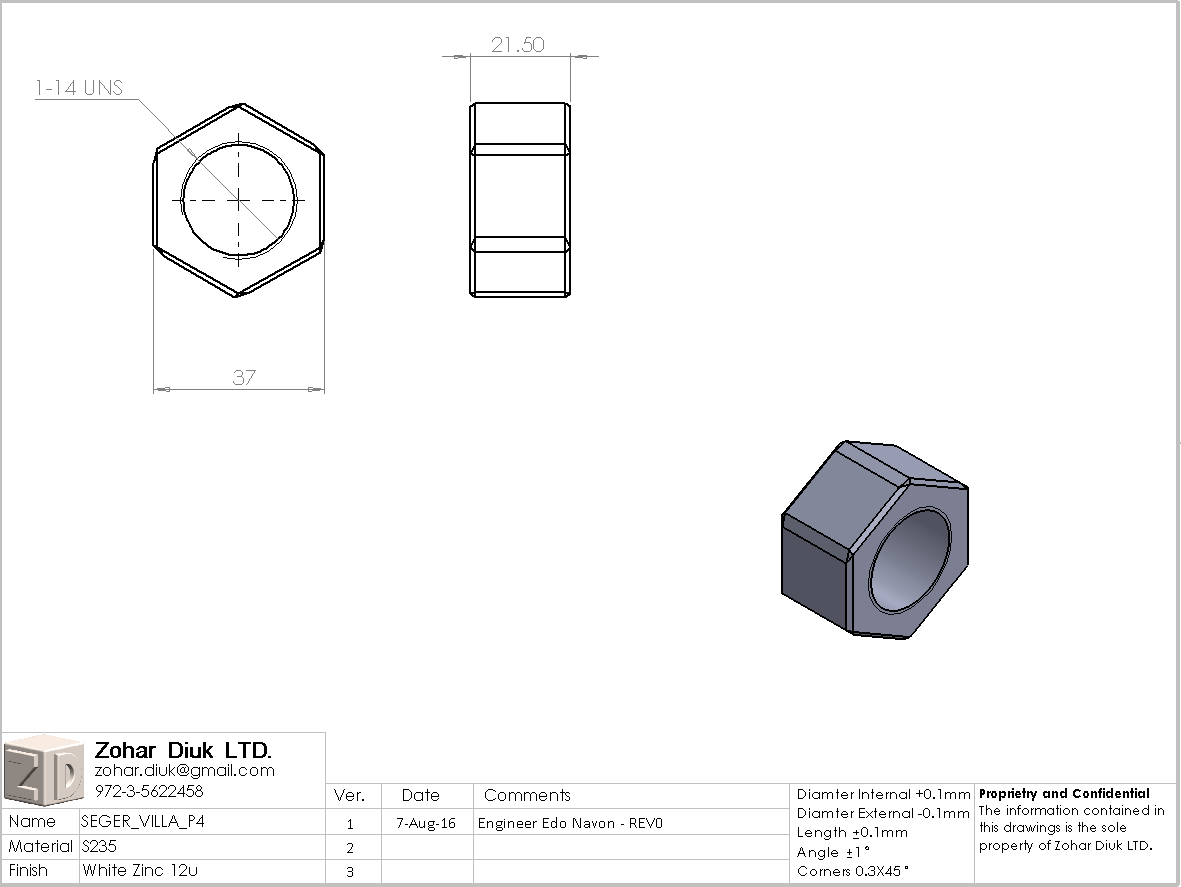

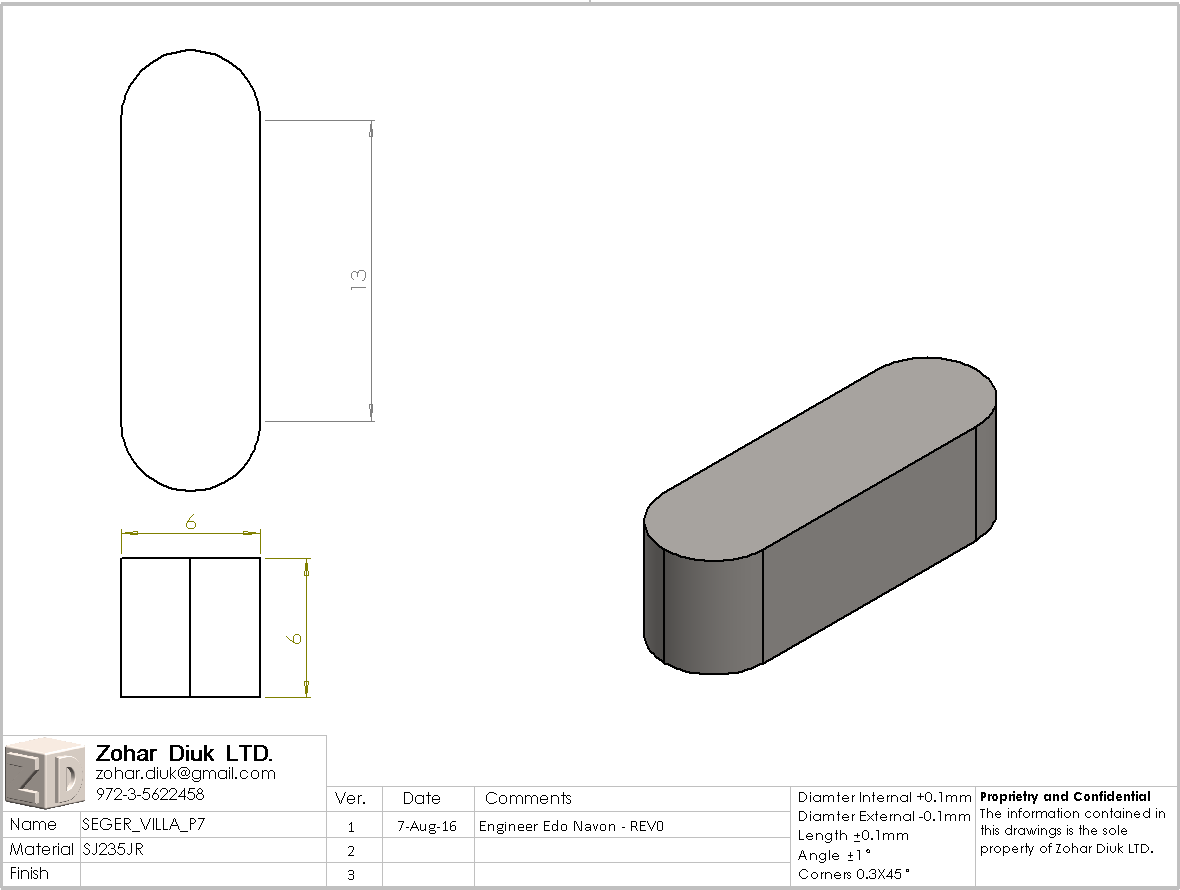

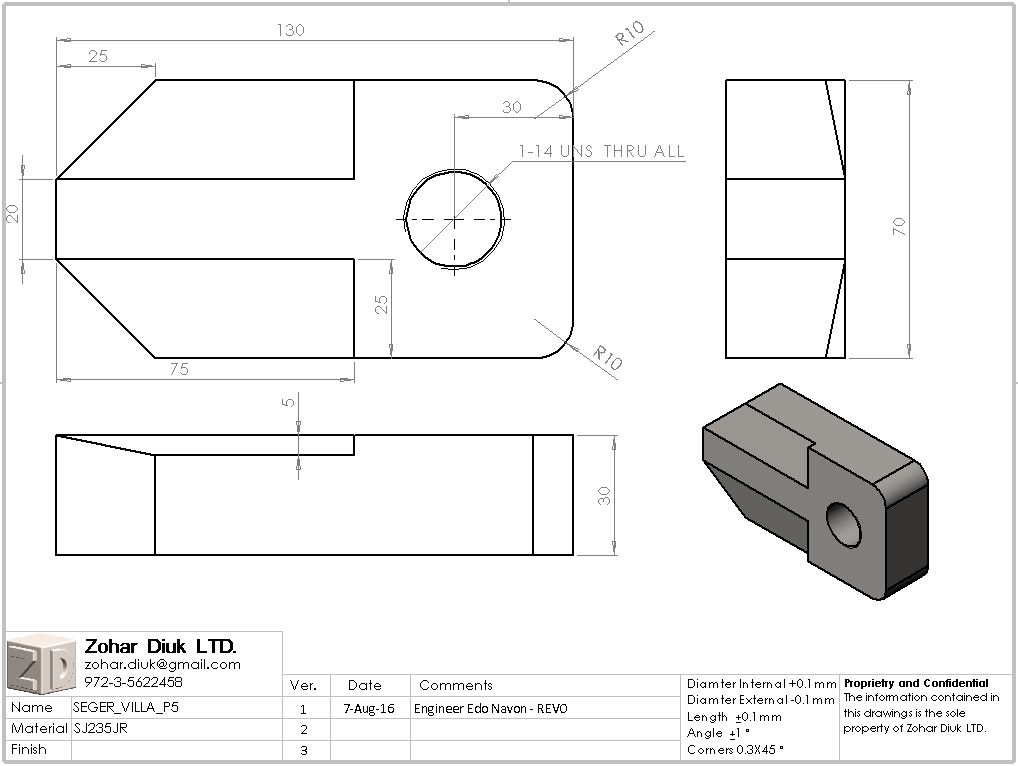

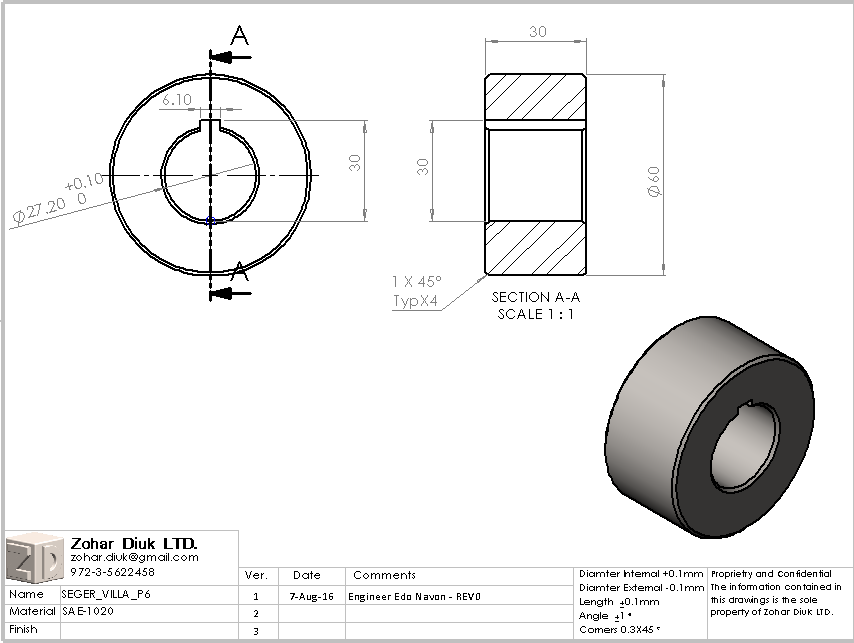

SEGER VILLA

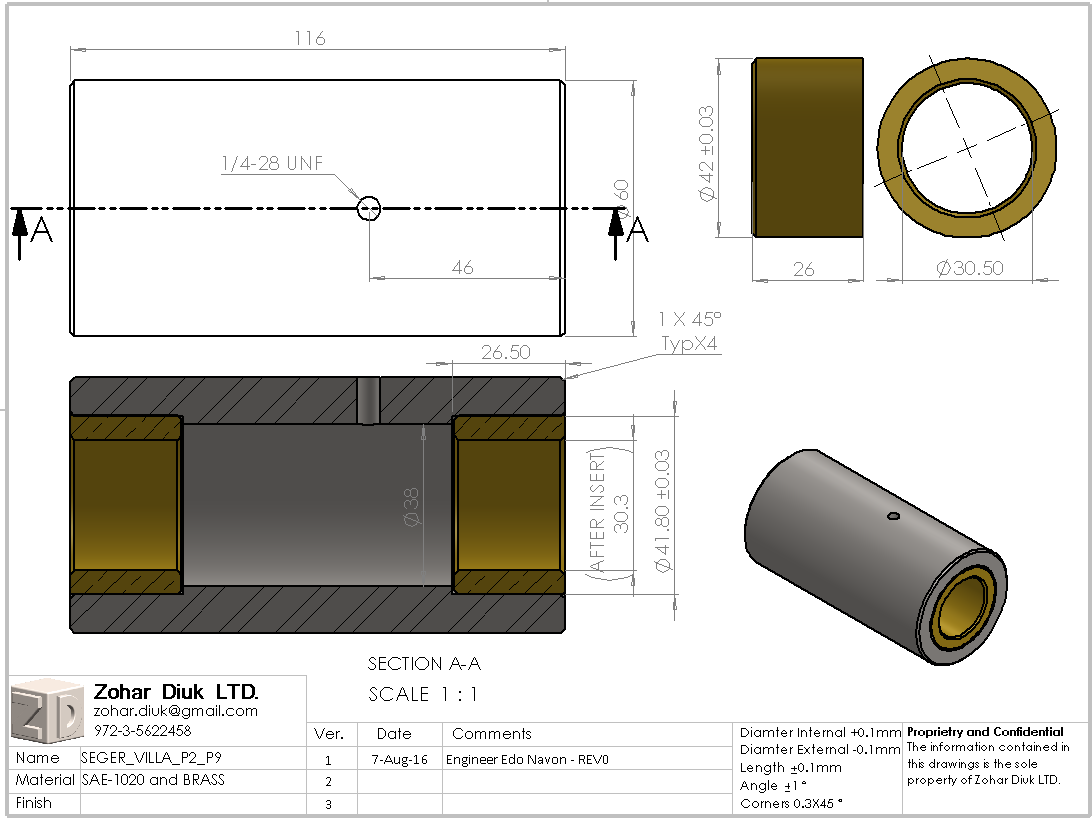

סגר לממ"ד ישן – גרסת VILLA. מורכב מ-9 חלקים (P1–P9). P2 ו-P9 מהווים תת-הרכבת ריתוך. קיימת גם גרסת 50 מ"מ (P1-50, P2-50) לממ"דים בעלי עובי מיוחד.

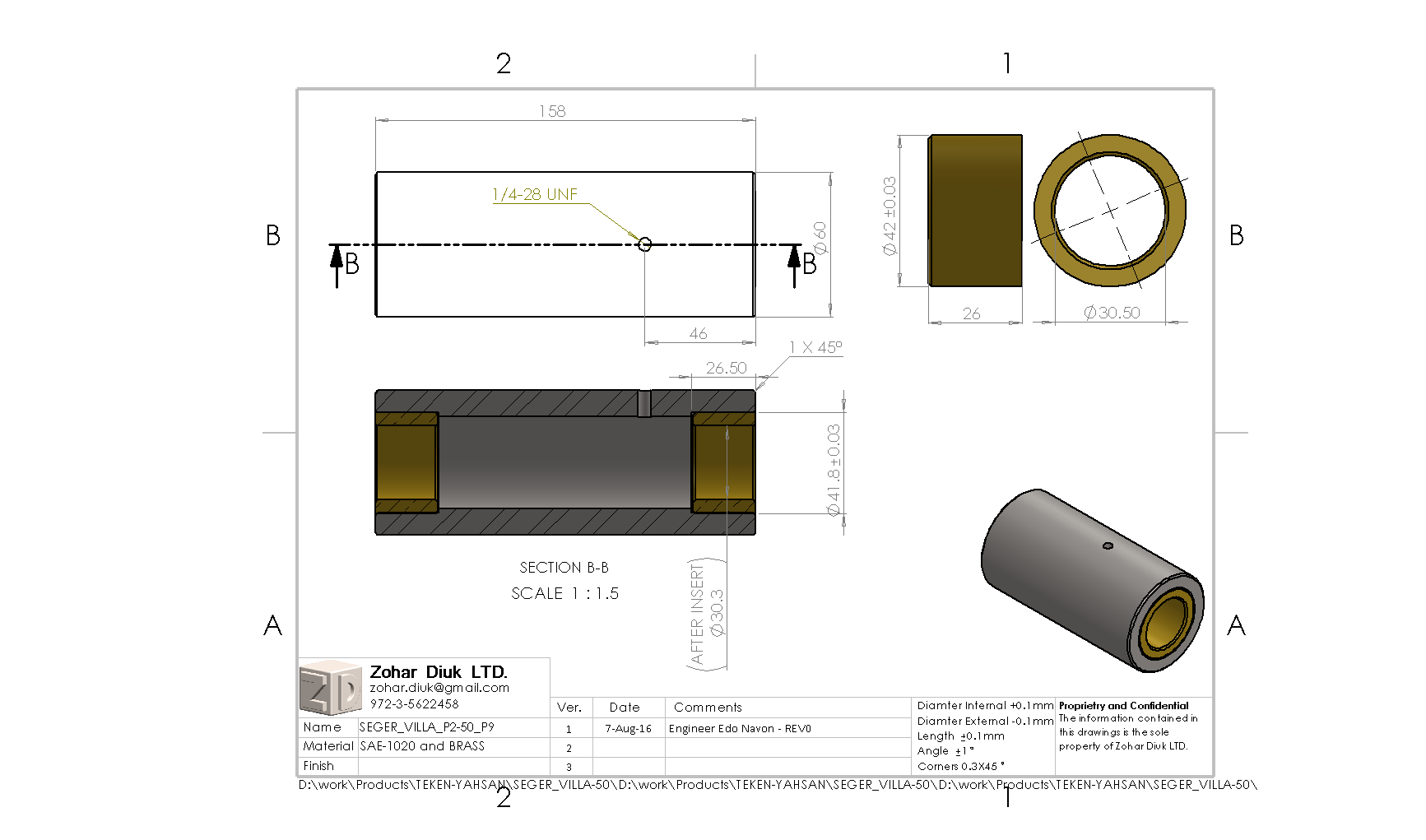

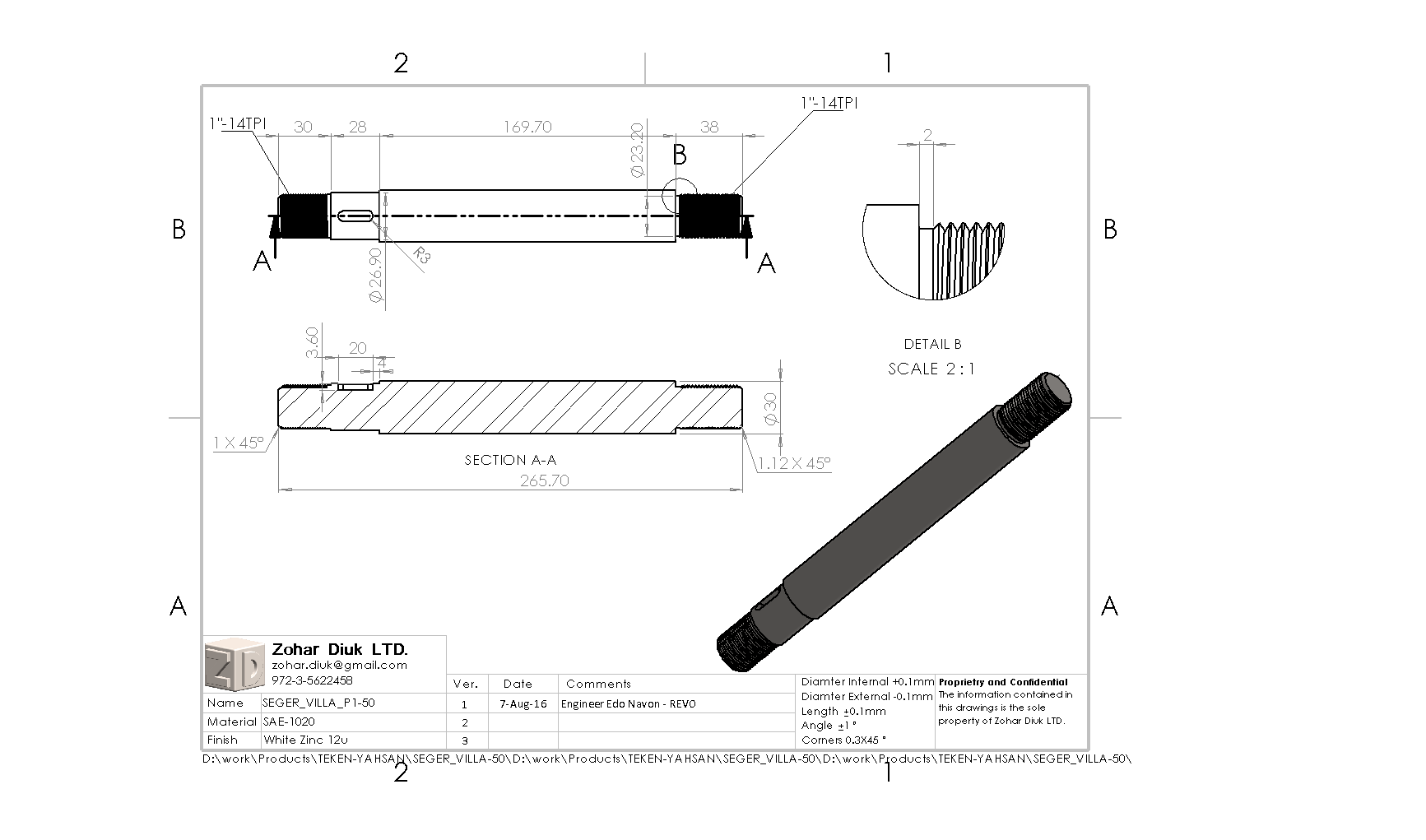

לממ"דים עם עובי קיר חריג קיימת גרסת 50 מ"מ, הכוללת P1-50 ו-P2-50 במקום P1 ו-P2 הרגילים. שאר החלקים (P3–P9) זהים.

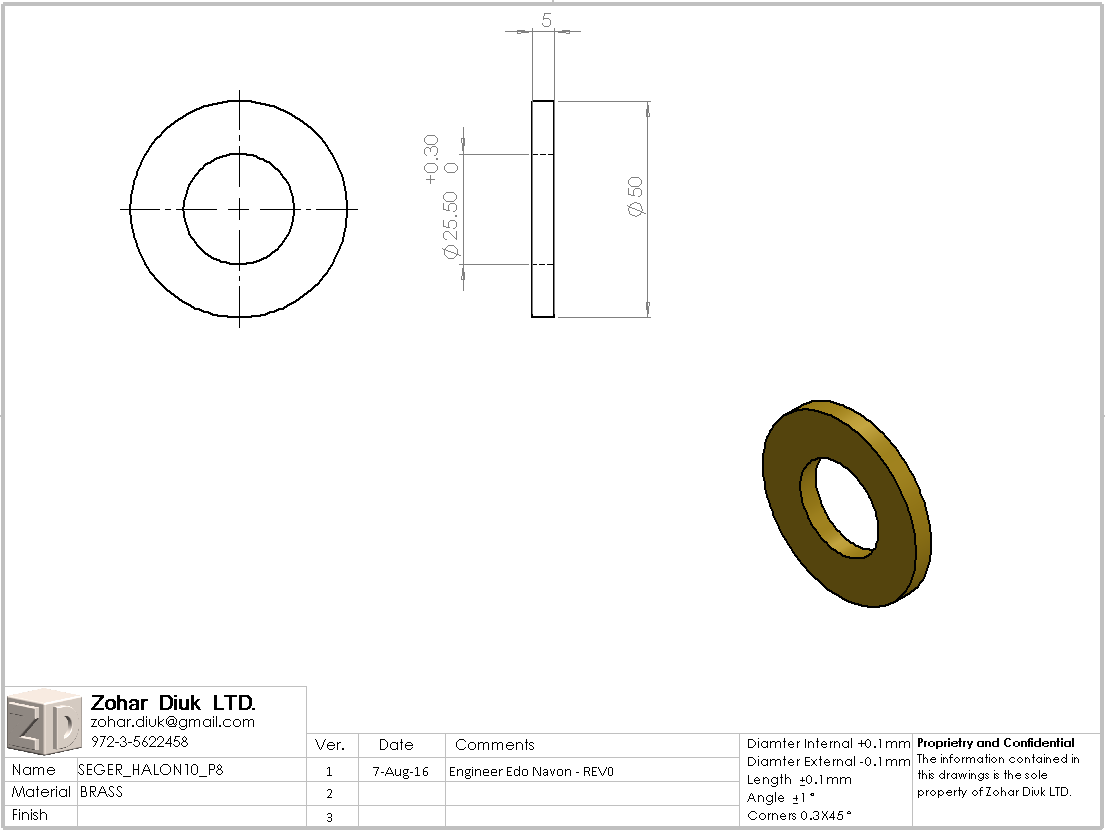

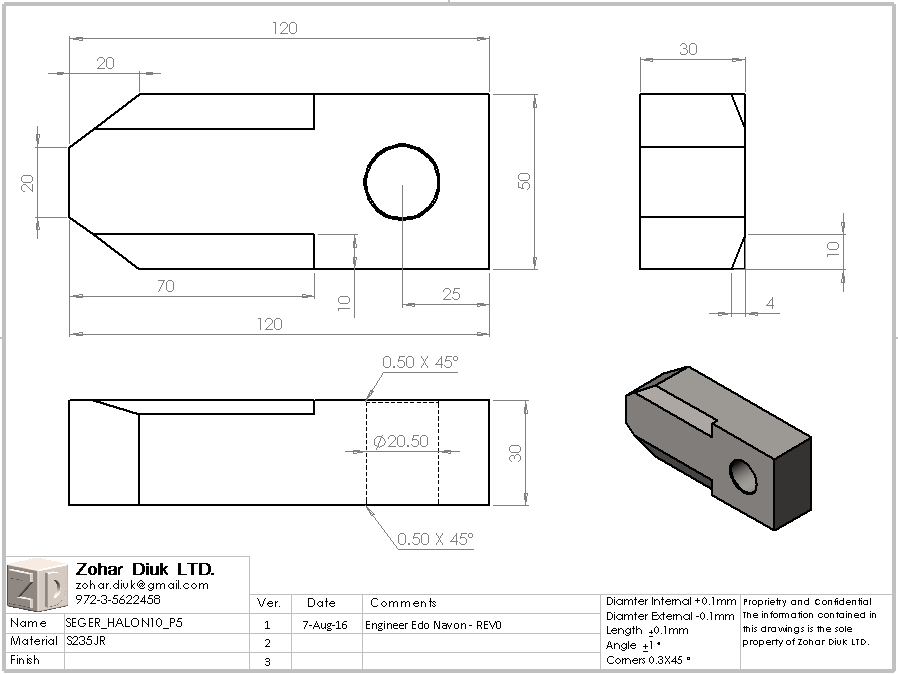

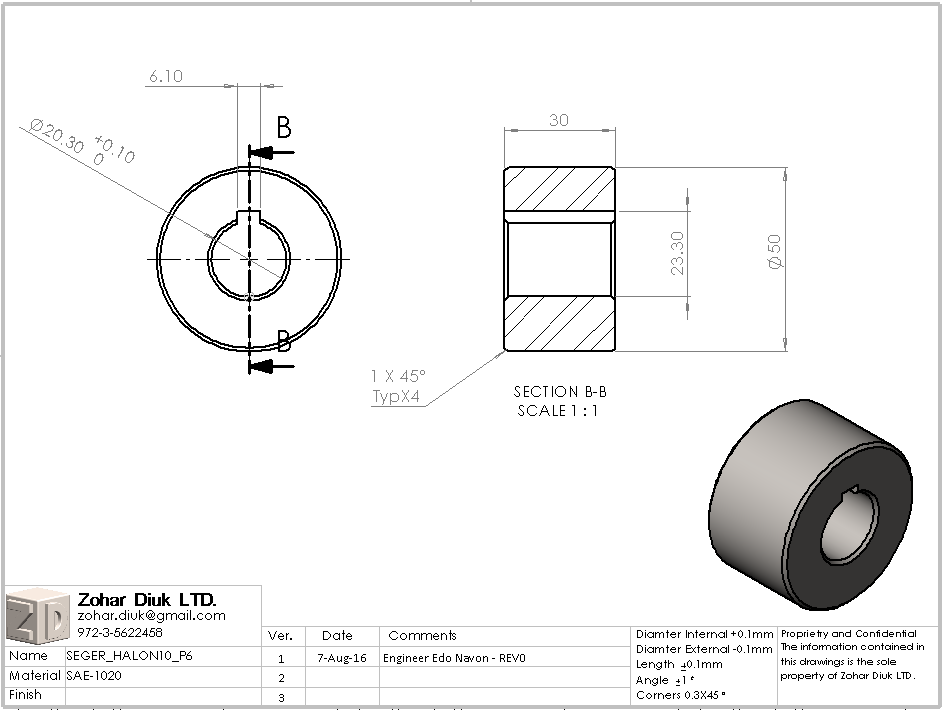

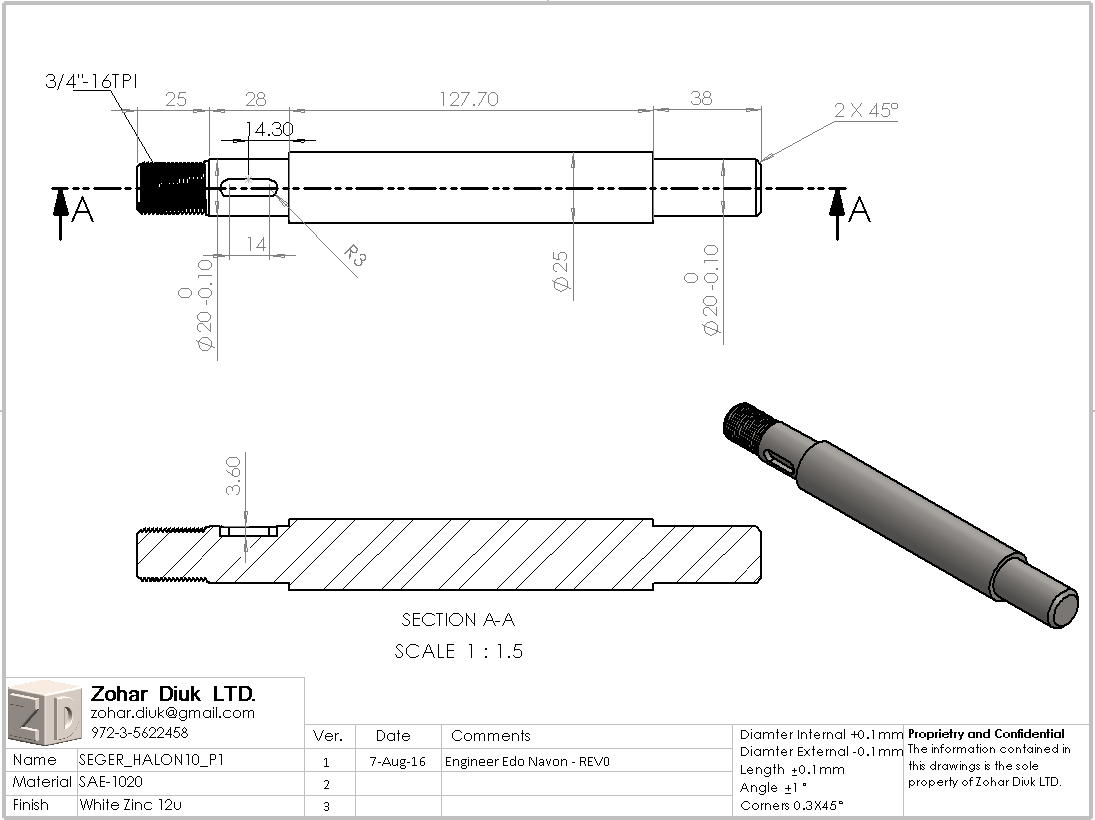

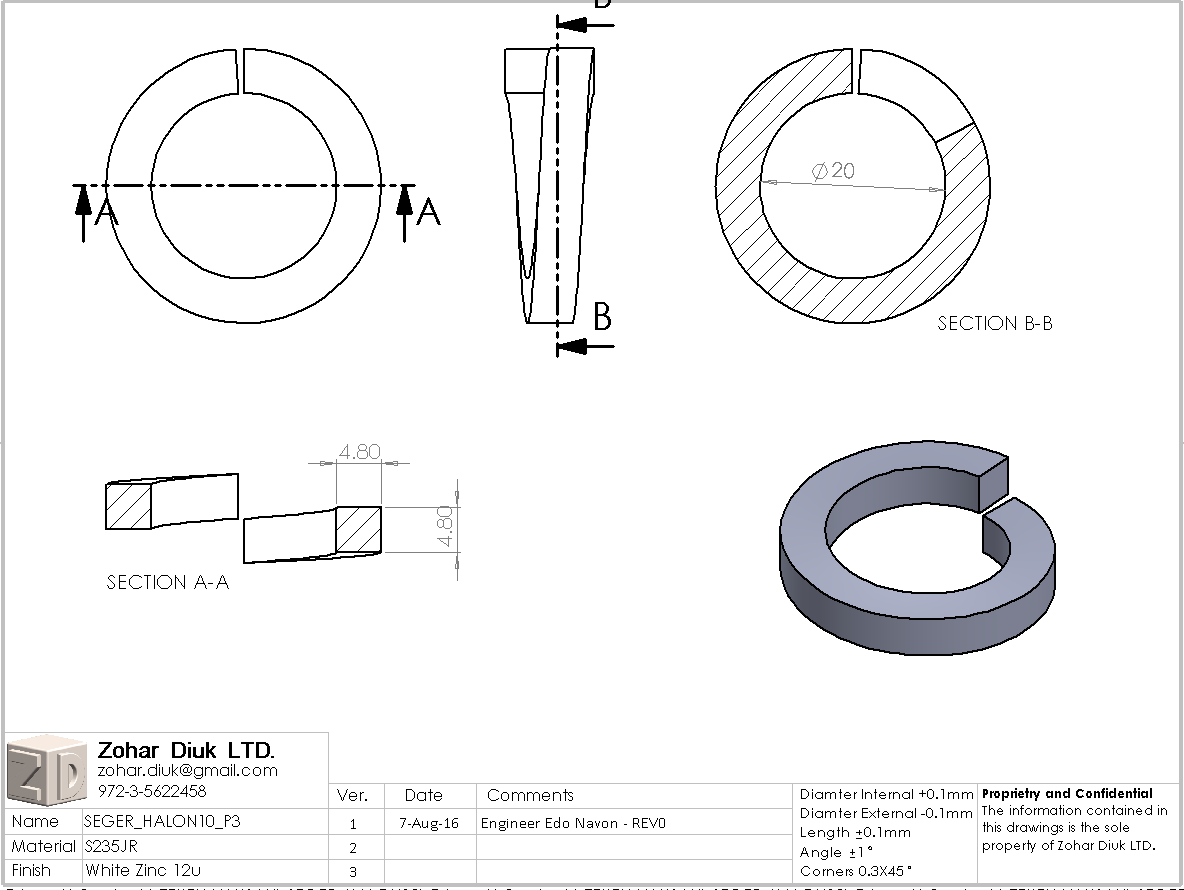

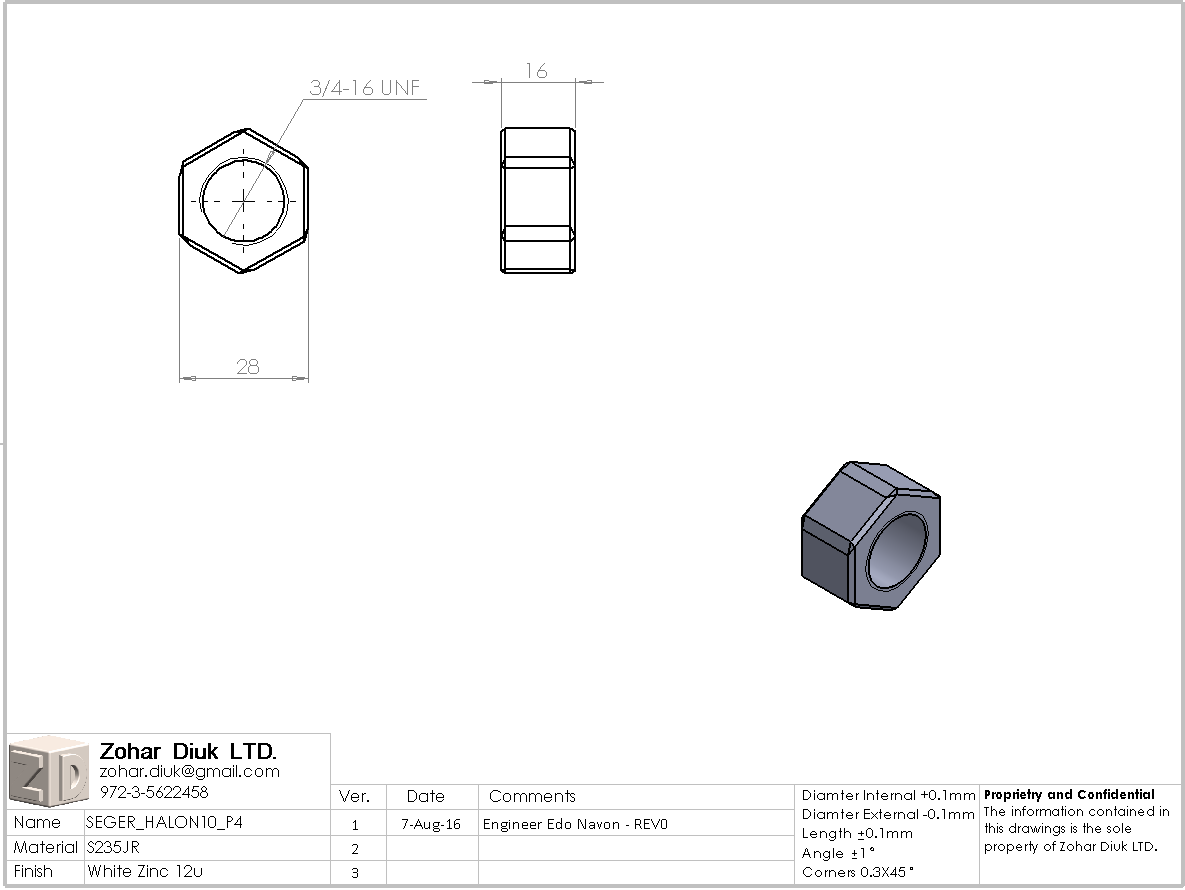

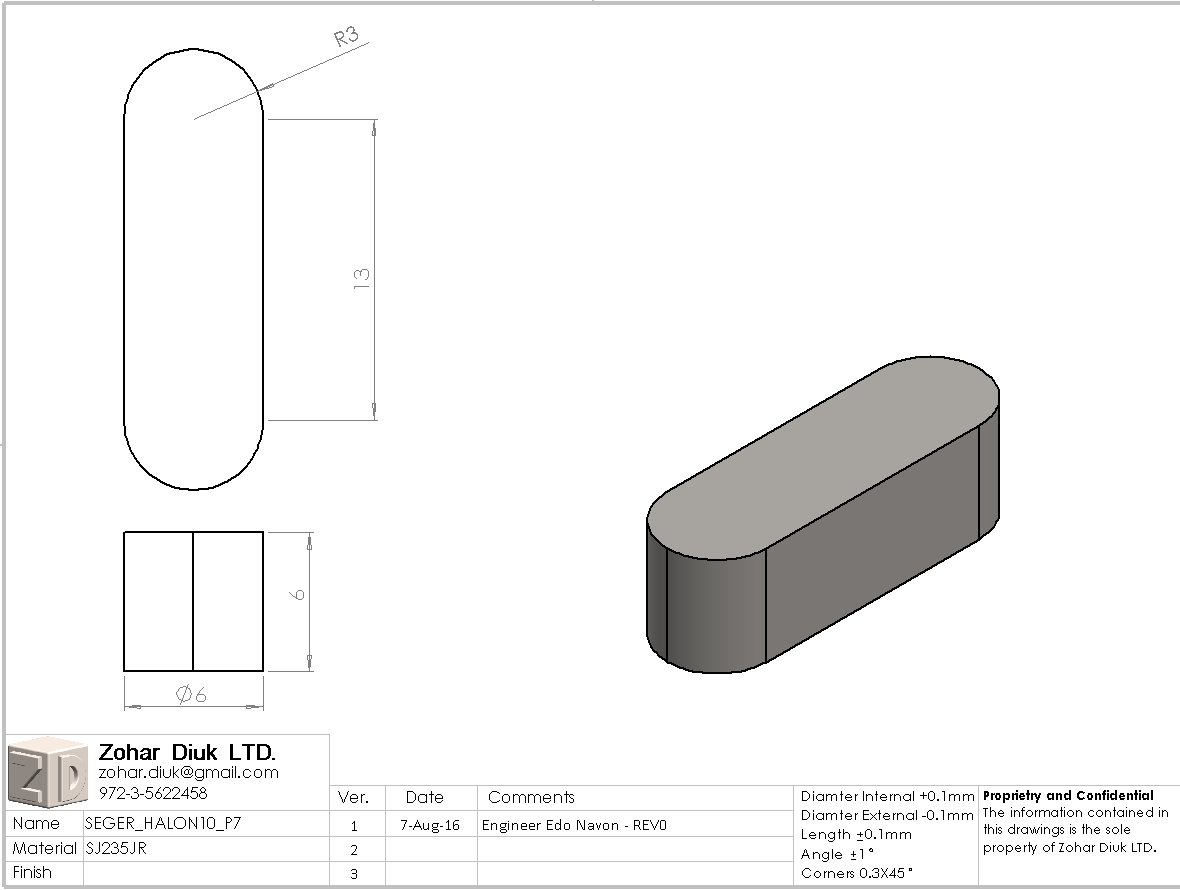

SEGER HALON 10

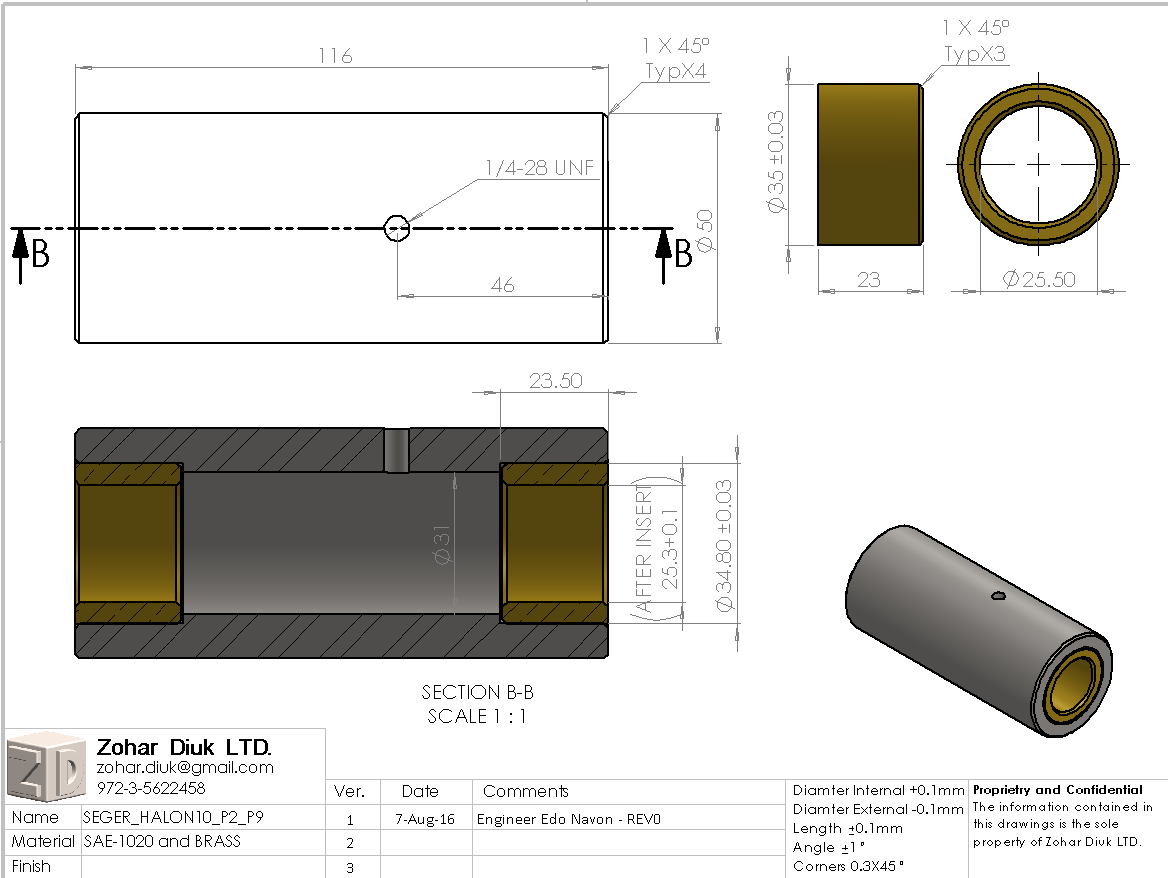

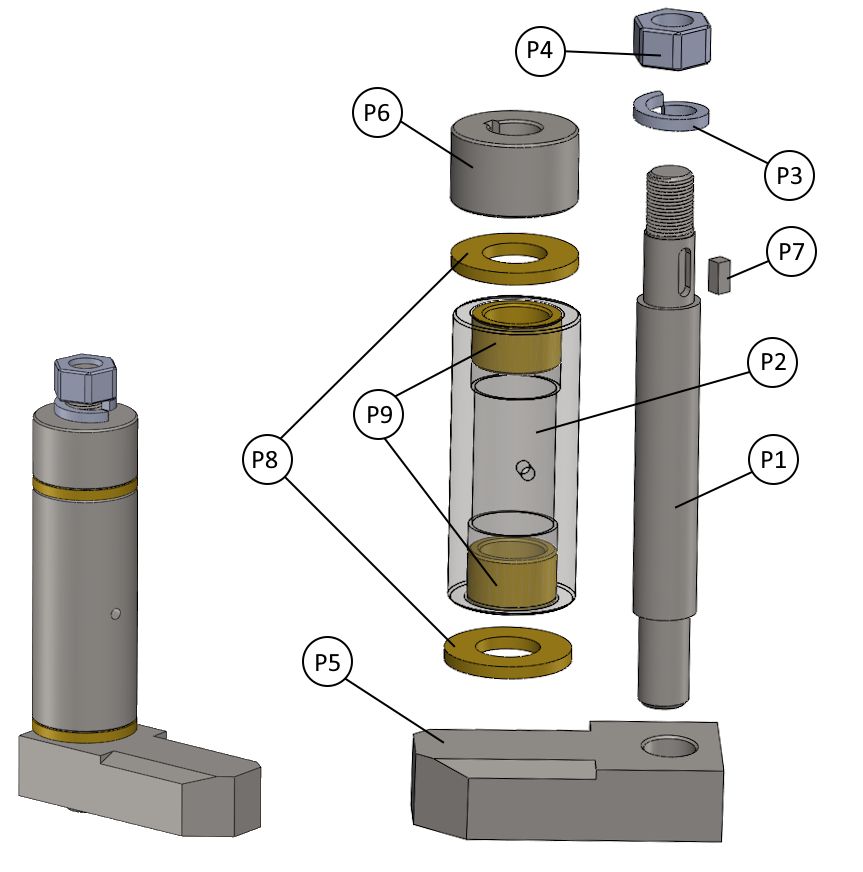

סגר לממ"ד ישן – גרסת HALON 10. מורכב מ-9 חלקים (P1–P9). P2 ו-P9 מהווים תת-הרכבת ריתוך, וכל שאר החלקים הם חלקים בודדים.
סיכום פרטי המסגרת
טבלה מרכזת של כל ארבעת הגרסאות לבחירת הפרט המתאים.
| מוצר | סוג | גרסה | מס׳ חלקים | תת-הרכבות | הערות |
|---|---|---|---|---|---|
| AXIS VILLA | ציר | VILLA | 6 + מיסב | P1+P2 | הרכב P1 עם P2 ראשון; מיסב 108905 |
| AXIS HALON 10 | ציר | HALON 10 | 6 | P1–P3 / P4+P5 | שתי תת-הרכבות נפרדות |
| SEGER VILLA | סגר | VILLA | 9 | P2+P9 (ריתוך) | גרסת 50 מ"מ: P1-50, P2-50+P9 |
| SEGER HALON 10 | סגר | HALON 10 | 9 | P2+P9 (ריתוך) | זהה במבנה לסגר VILLA |
נתונים טכניים
| סוגי רכיבים | ציר (AXIS) וסגר (SEGER) |
|---|---|
| גרסאות | VILLA, HALON 10; גרסת 50 מ"מ לסגר VILLA |
| מספר חלקים לרכיב | 6 חלקים לציר / 9 חלקים לסגר |
| תת-הרכבות | ריתוך (סגר P2+P9) / חיבור (ציר VILLA P1+P2, ציר HALON P4+P5) |
| שיטת ייצור | CNC על בסיס תוכניות SolidWorks |
| ייעוד | שיפוץ ושדרוג ממ"דים ישנים |
| חומר | פלדה (לפי תוכניות) |
