פתרון איטום לצינורות ומעברים קיימים בקיר הממ"ד — מאפשר אטימה מהירה ועמידה בתקן ללא צורך בשבירת הקיר. מתאים לשימוש בבניינים קיימים ובשיפוצים.
מותקן על מעבר קיים בקיר הממ"ד מבלי לפגוע במבנה הבטון — מתאים לשיפוצים ולבניינים קיימים.
תהליך ההתקנה קצר ופשוט ואינו דורש ציוד כבד או פירוק של מערכות קיימות.
מספק אטימה הרמטית מפני גזים, אבק ועשן לפי דרישות פיקוד העורף.
זמין בגדלים המתאימים לקטרי צינורות שונים — מיזוג אוויר, אינסטלציה ועוד.
ההתקנה מתבצעת על קיר קיים ללא צורך ביציקה חדשה:
מדדו את קוטר החור הקיים בקיר הממ"ד ובחרו את גודל ההתקן המתאים.
נקו את שטח הקיר סביב החור מאבק ושאריות בנייה להבטחת הדבקה תקינה.
הכניסו את ההתקן לתוך החור הקיים עם הצינור — ודאו שההתקן ממוקם במרכז הקיר.
הדקו את ברגי ההתקן לפי מומנט ההידוק המצוין בהוראות, ליצירת אטימה הרמטית.
בצעו בדיקת אטימות ידנית — ודאו שאין חדירת אוויר דרך ההתקן ודפנות הקיר.
תמונות, תרשימים טכניים והוראות התקנה של אטם STR למעבר קיים.

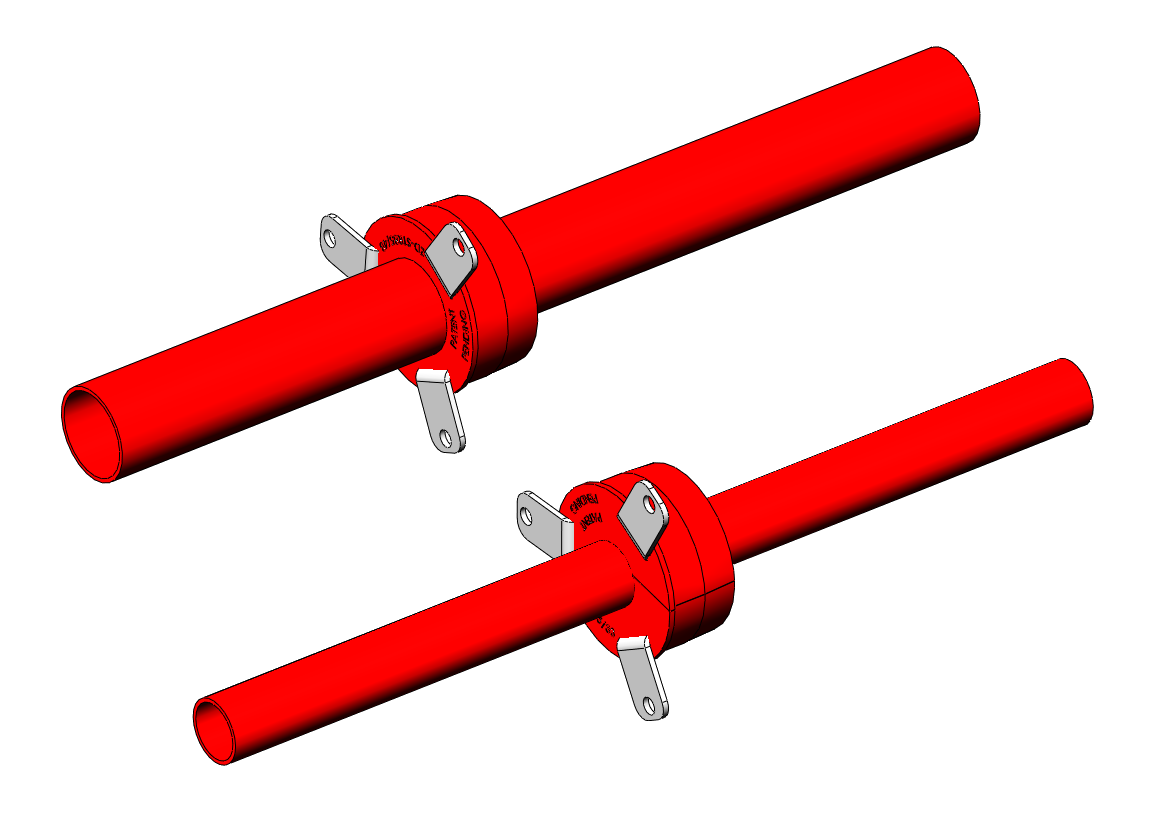

תצוגת תלת-ממד של אטם STR עם לחיצי הידוק מנירוסטה. האטם מורכב על הצינור הקיים משני הצדדים ומספק אטימה הרמטית מלאה בתוך חור קיים בקיר הממ"ד.

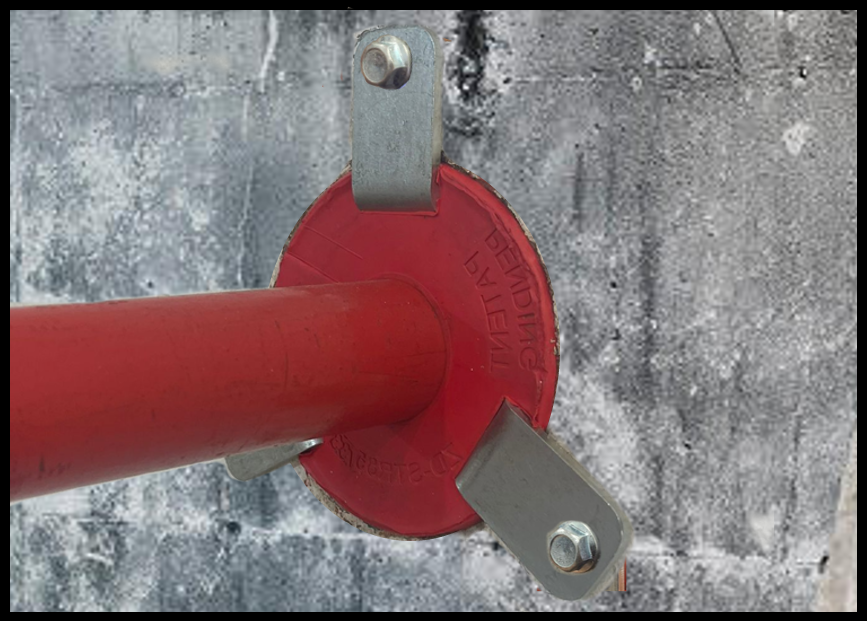

תמונה מהשטח של אטם STR לאחר התקנה בחור קיים בקיר בטון — ניכרת ההתאמה המדויקת לקיר ואטימה מלאה סביב הצינור.

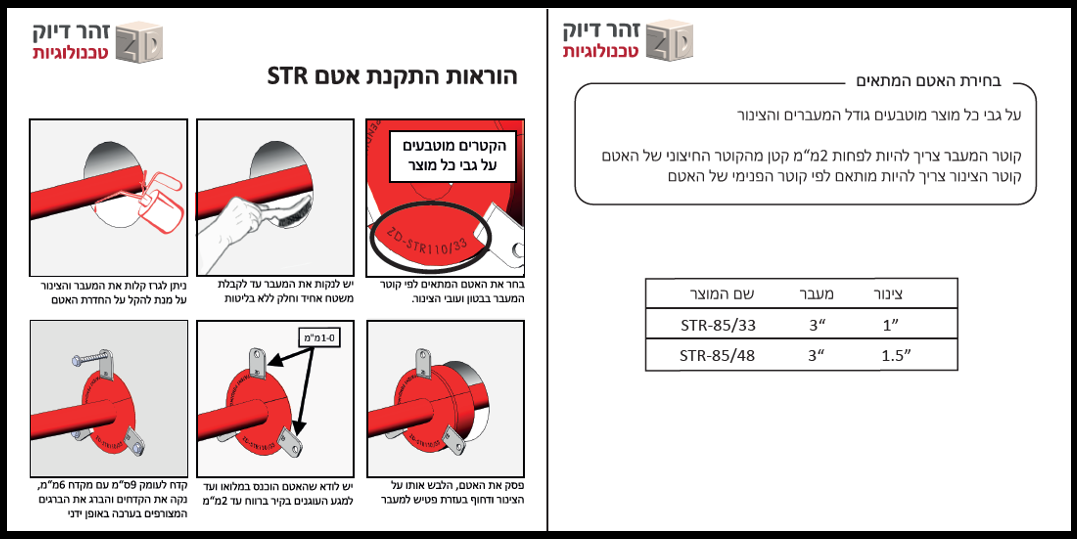

גיליון הוראות ההתקנה הרשמי של אטם STR, כולל טבלת בחירת דגם לפי קוטר הצינור ותרשים שלבי ההרכבה.

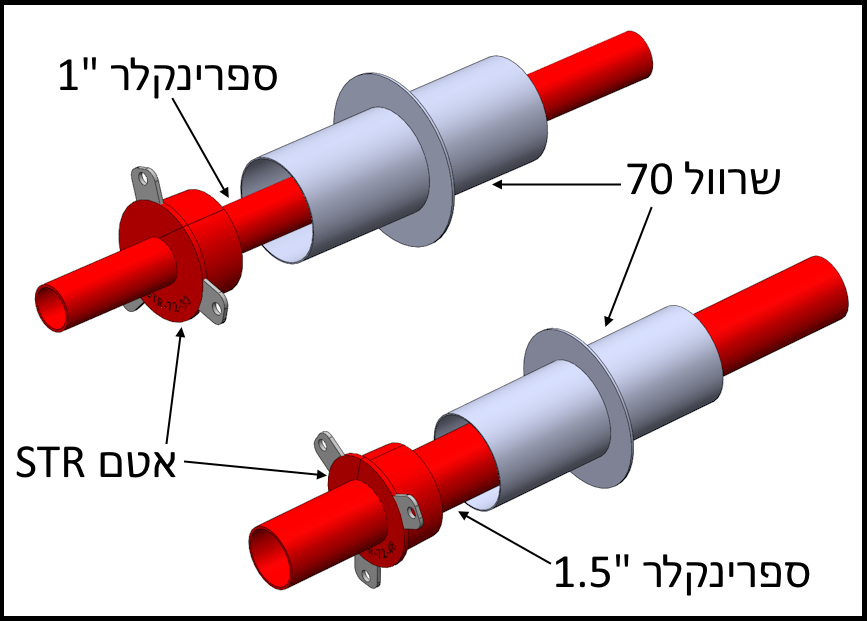

תרשים טכני המציג את אטם STR המשולב עם שרוול 70 וצינורות ספרינקלר 1" ו-1.5". מתאים לדגמים STR-85/33 ו-STR-85/48.

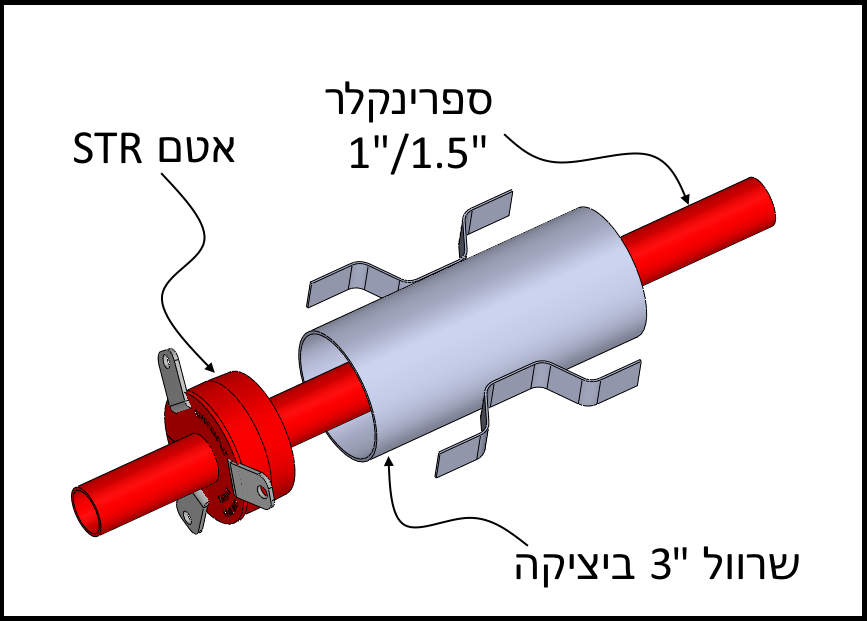

תרשים המציג שילוב של אטם STR עם שרוול 3 אינץ' ביציקה וצינור ספרינקלר 1"/1.5" — פתרון מושלם לאטימה בקיר מוצק.

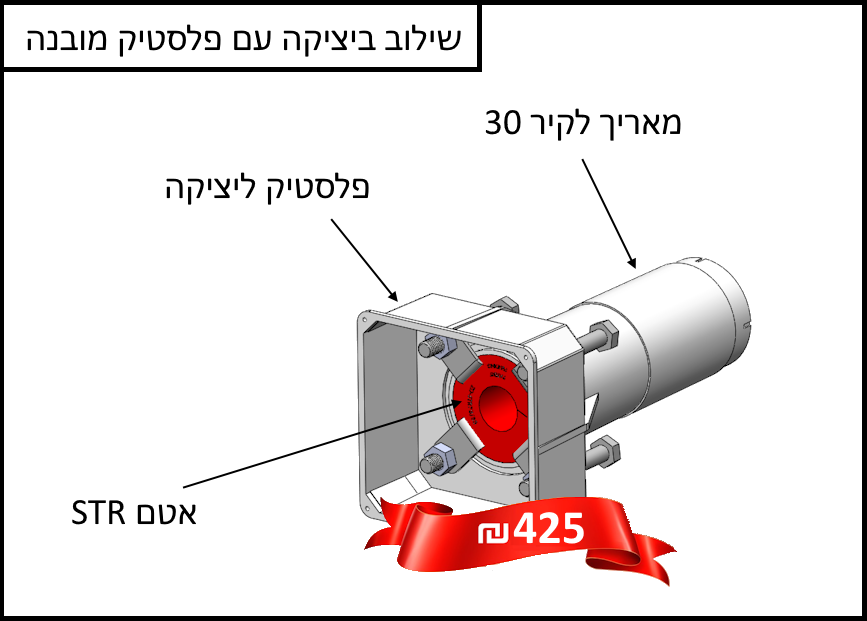

שילוב ביציקה עם פלסטיק מובנה — האטם מורכב בתוך שרוול פלסטיק עם מאריך לקיר 30, ומאפשר יציקה ישירה בבנייה חדשה. מחיר הסט: ₪425.
| חומר | פוליאתילן ורובר איכותי |
|---|---|
| קטרים זמינים | 20 מ"מ – 110 מ"מ |
| סוג שימוש | מעבר קיים בקיר ממ"ד |
| לחץ עמידה | לפי דרישות ת"י 858 |
| אישורים | פיקוד העורף, מכון התקנים |
| מתאים לצינורות | PVC, PE, נחושת |
