הציר בגודל 70 מ"מ מתאים לשערים בגדלים ומשקלים סטנדרטיים. הערכה כוללת 7 רכיבים: בית מיסב תחתון ועליון, פין, פין קיבוע, לוחית הרכבה, טבעת אבזור ובורגי הידוק.

רכיב 1

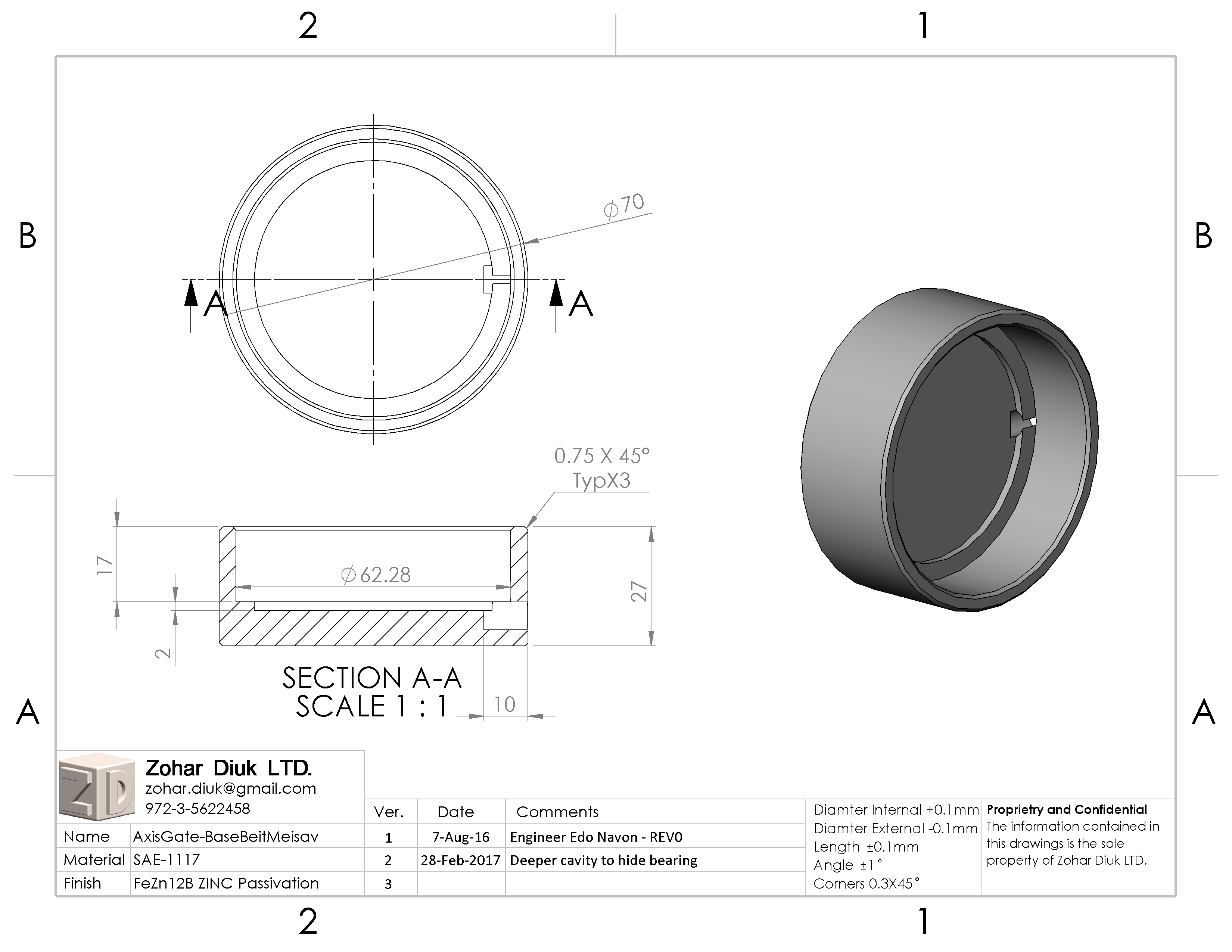

בית מיסב תחתון

גוף עגול המחזיק את המסב התחתון של הציר. מיוצר מפלדה SAE-1117 עם חריץ עמוק להסתרת המסב ומניעת חדירת אבק.

• קוטר חיצוני: ∅70 מ"מ
• קוטר פנימי: ∅62.28 מ"מ
• חומר: SAE-1117 | גלוון FeZn12B

רכיב 2

בית מיסב עליון

גוף עגול עליון עם שני חורי הברגה M10×1.5 לקיבוע הציר למסגרת השער. מבטיח יישור מדויק בין שני חצאי הציר.

• קוטר חיצוני: ∅70 מ"מ
• קוטר פנימי: ∅56.30 מ"מ
• הברגה: M10×1.5 | גלוון FeZn12B

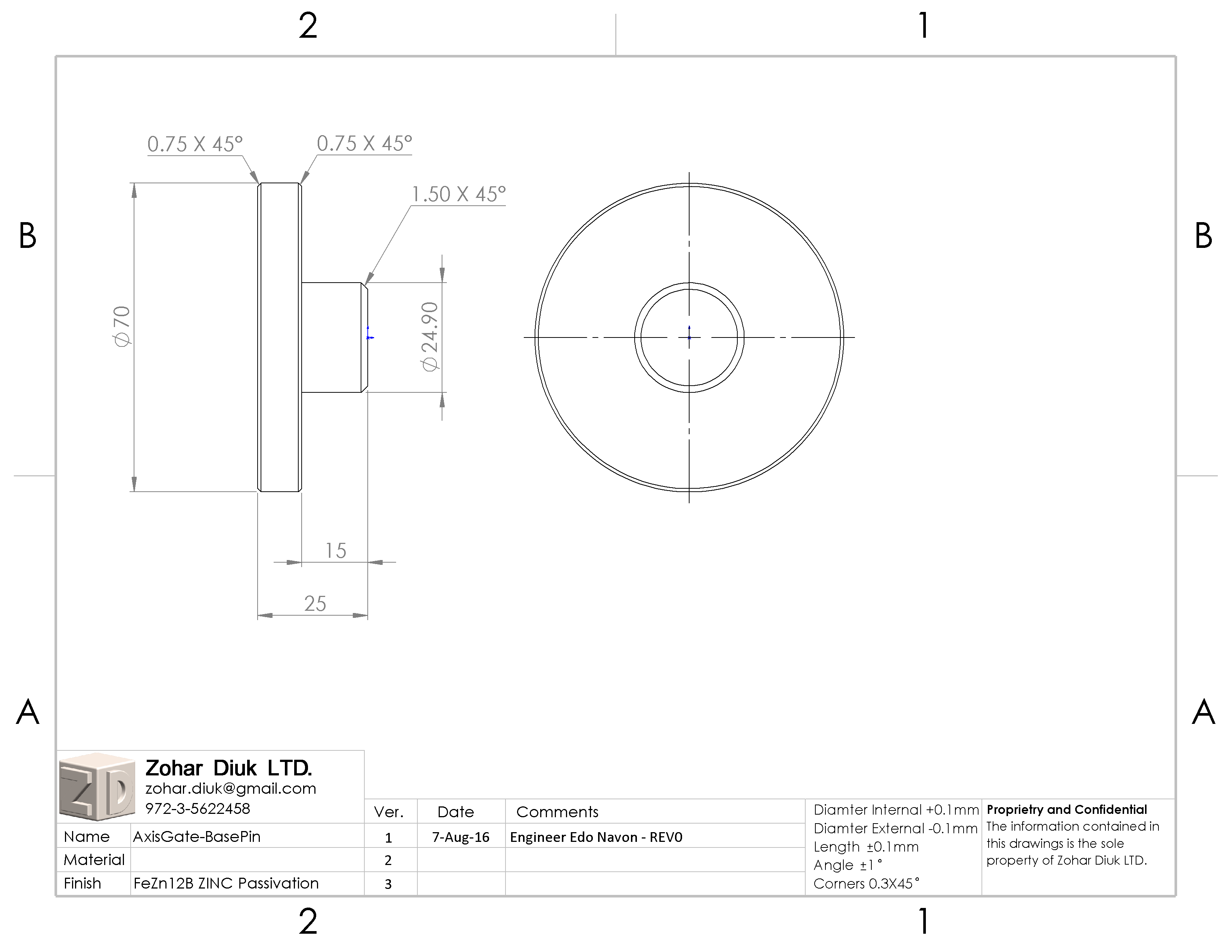

רכיב 3

פין תחתון (Base Pin)

ציר הפלדה המרכזי של הרכבה. עם ראש דיסק רחב (∅70 מ"מ) הנשען על המסגרת, ופיר עגול (∅24.9 מ"מ) החודר לתוך בית המיסב.

• קוטר ראש: ∅70 מ"מ
• קוטר פיר: ∅24.9 מ"מ
• גלוון FeZn12B

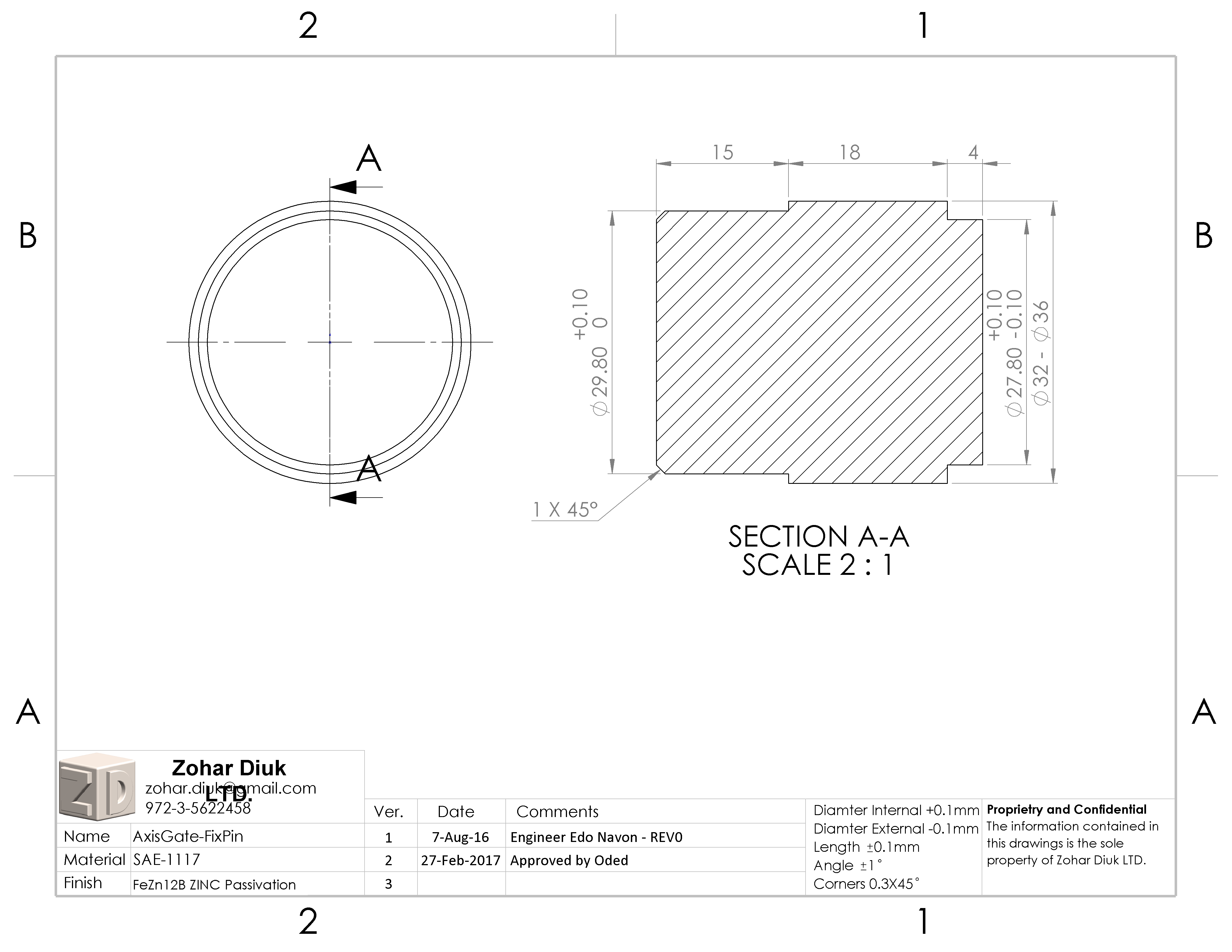

רכיב 4

פין קיבוע (Fix Pin)

פיר הנעילה הפנימי הנכנס לתוך בית המיסב ומחבר את הציר לכנף השער. פרופיל מדורג מבטיח נעילה ממוקדת.

• קוטר חיצוני: ∅29.80 מ"מ / ∅32 מ"מ
• חומר: SAE-1117
• גלוון FeZn12B

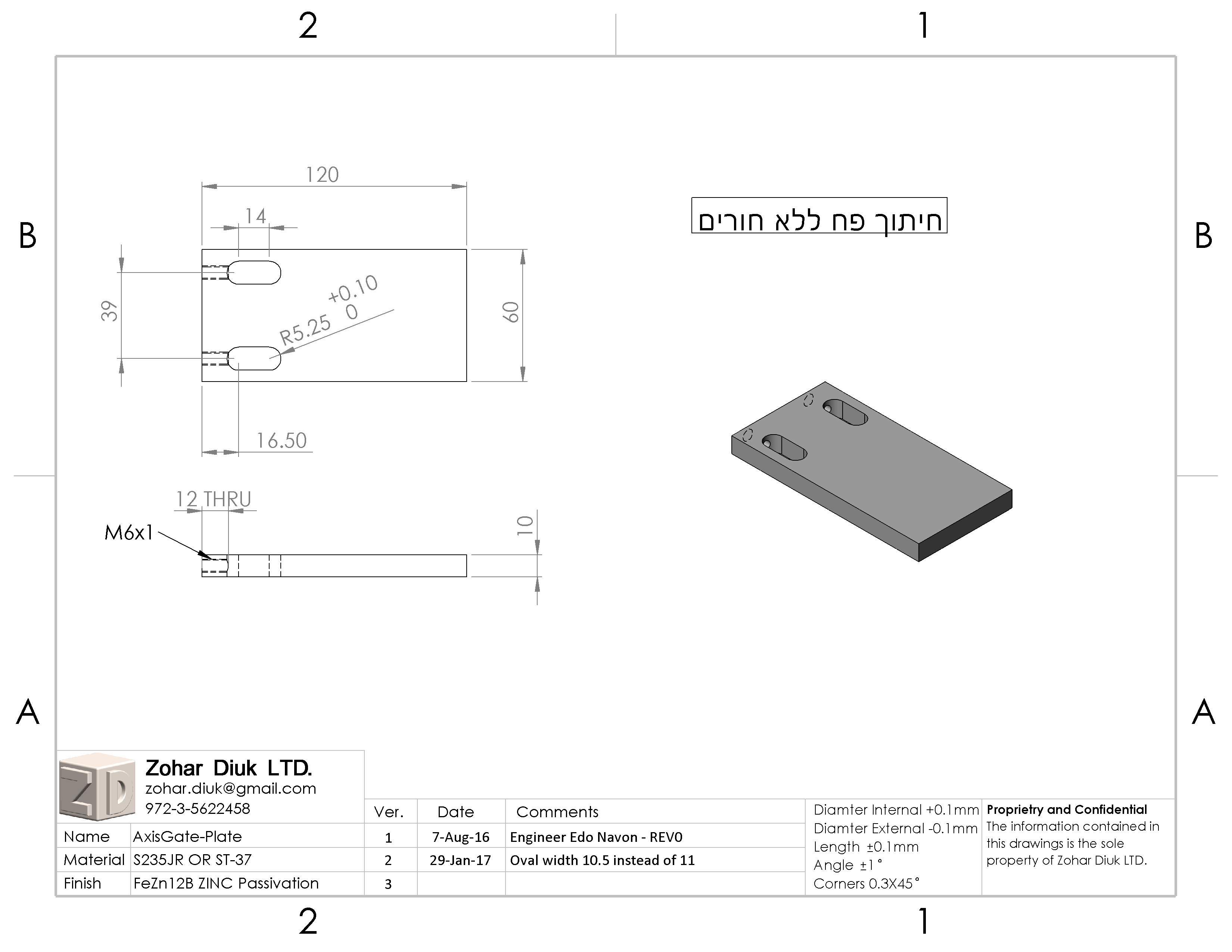

רכיב 5

לוחית הרכבה (Plate)

לוחית פלדה שטוחה עם שני חריצים אובליים לכיוון ויישור מדויק בעת ההרכבה. מאפשרת חיתוך פתח ללא חורים נוספים.

• מידות: 120×60 מ"מ, עובי 10 מ"מ
• חומר: S235JR / ST-37
• הברגה: M6×1 | גלוון FeZn12B

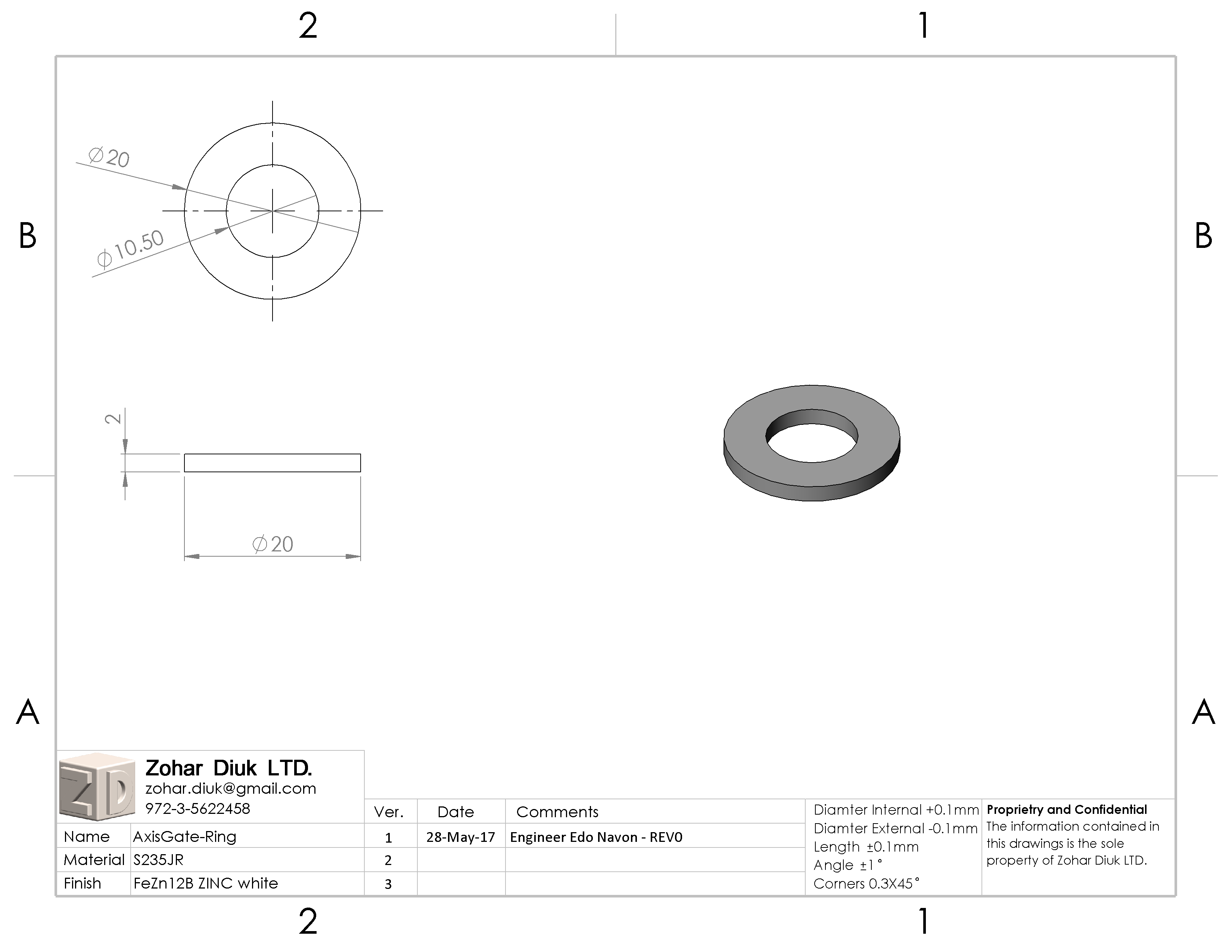

רכיב 6

טבעת אבזור (Ring)

טבעת פלדה דקה המשמשת כאלמנט ספייסר ומונעת חיכוך ישיר בין הפין לבית המיסב. מאריכה את חיי הציר.

• קוטר חיצוני: ∅20 מ"מ
• קוטר פנימי: ∅10.5 מ"מ
• חומר: S235JR | גלוון ZINC לבן

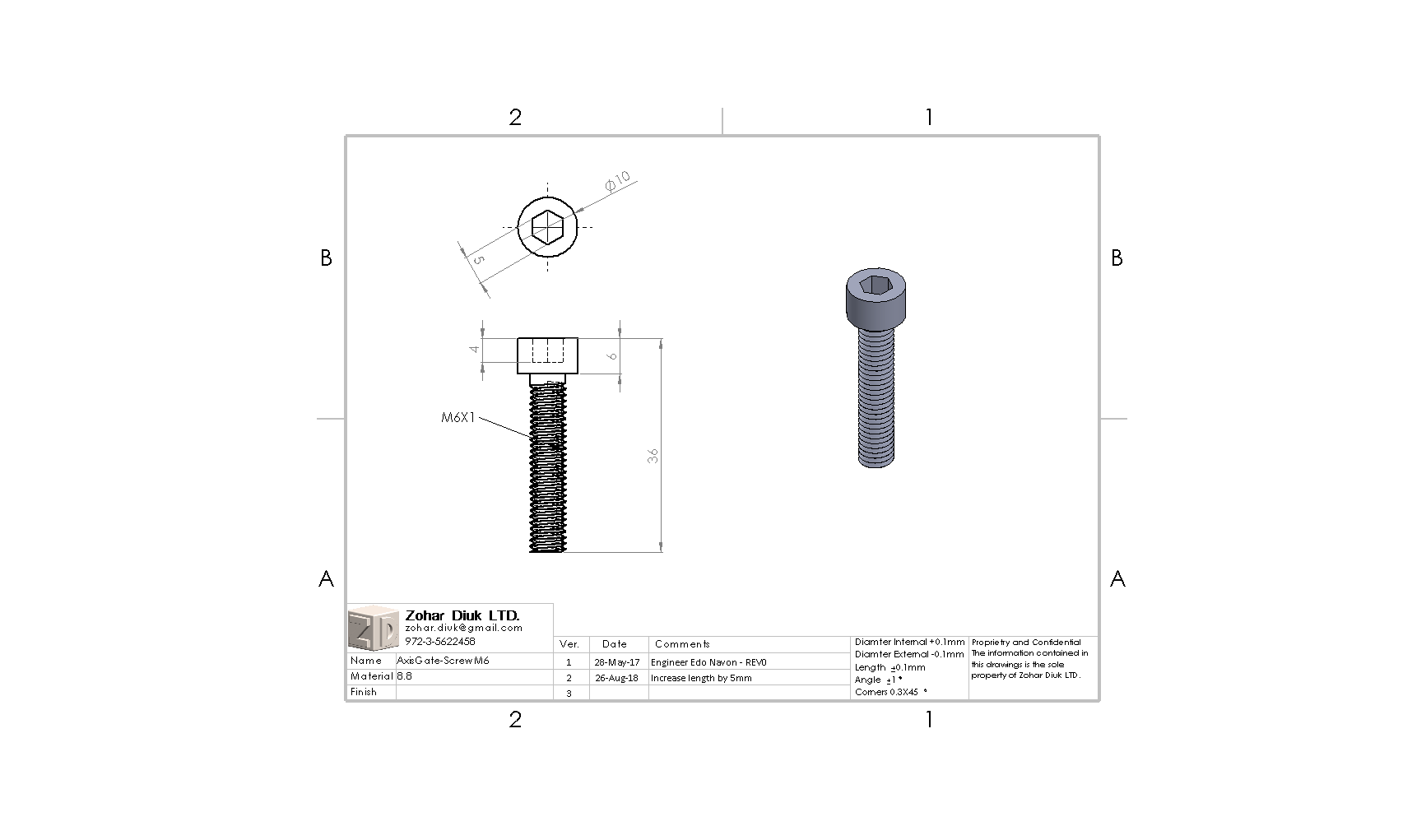

רכיב 7א

בורג קיבוע M6

בורג M6 לקיבוע הלוחית ולהרכבת גוף הציר. מסופק כחלק מהערכה המלאה.

• הברגה: M6×1
• גלוון אבץ

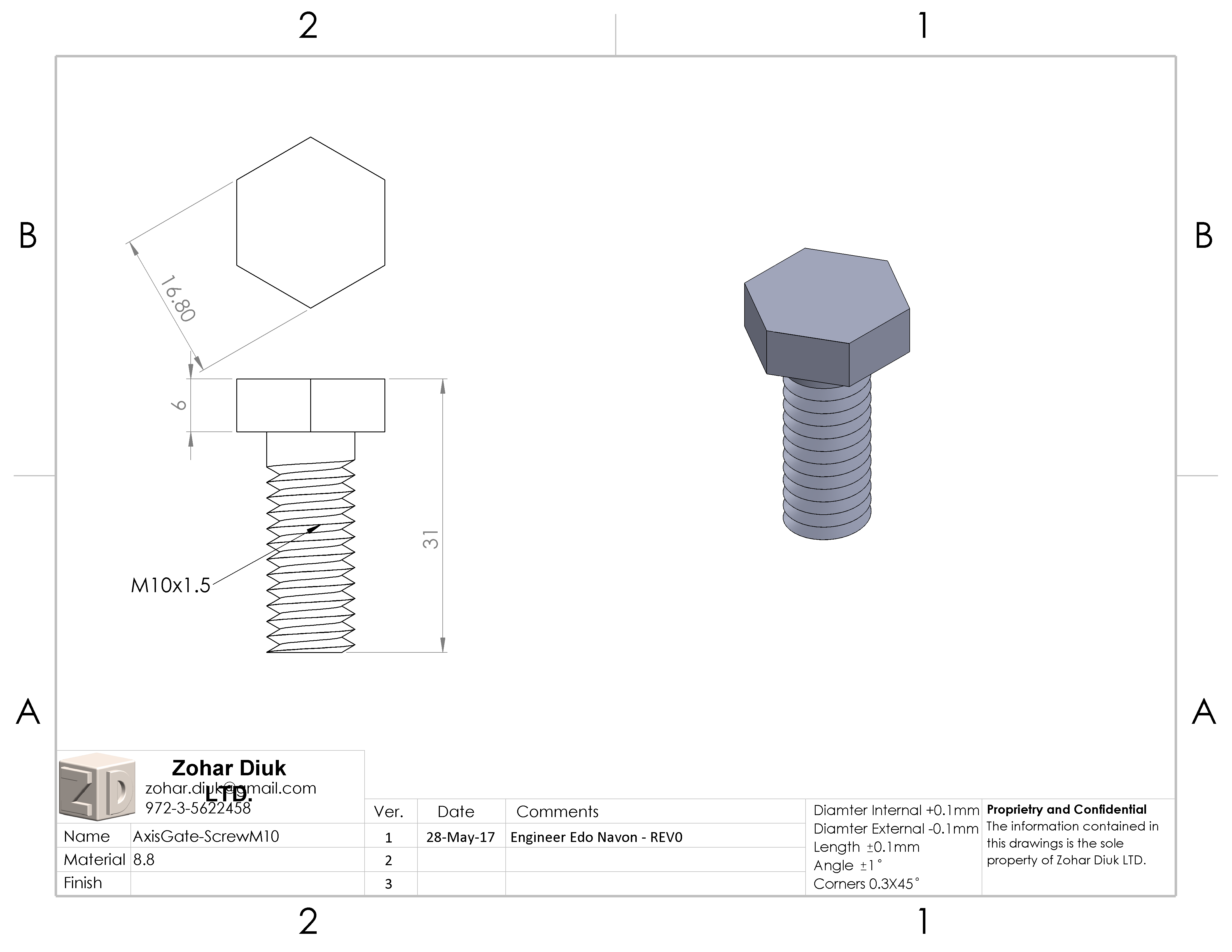

רכיב 7ב

בורג קיבוע M10

בורג M10 לנעילת בית המיסב העליון לכנף השער. מסופק כחלק מהערכה המלאה.

• הברגה: M10×1.5
• גלוון אבץ
