התקן עידו® ליציקה מאושר פיקוד העורף
התקן המיועד לשילוב בתוך יציקת הבטון, מבטיח אטימה מושלמת של מעבר הצינור כבר משלב הבנייה. עומד בדרישות מפרט איטום מעברי צנרת למרחבים מוגנים. מומלץ על ידי מתקינים וקבלנים

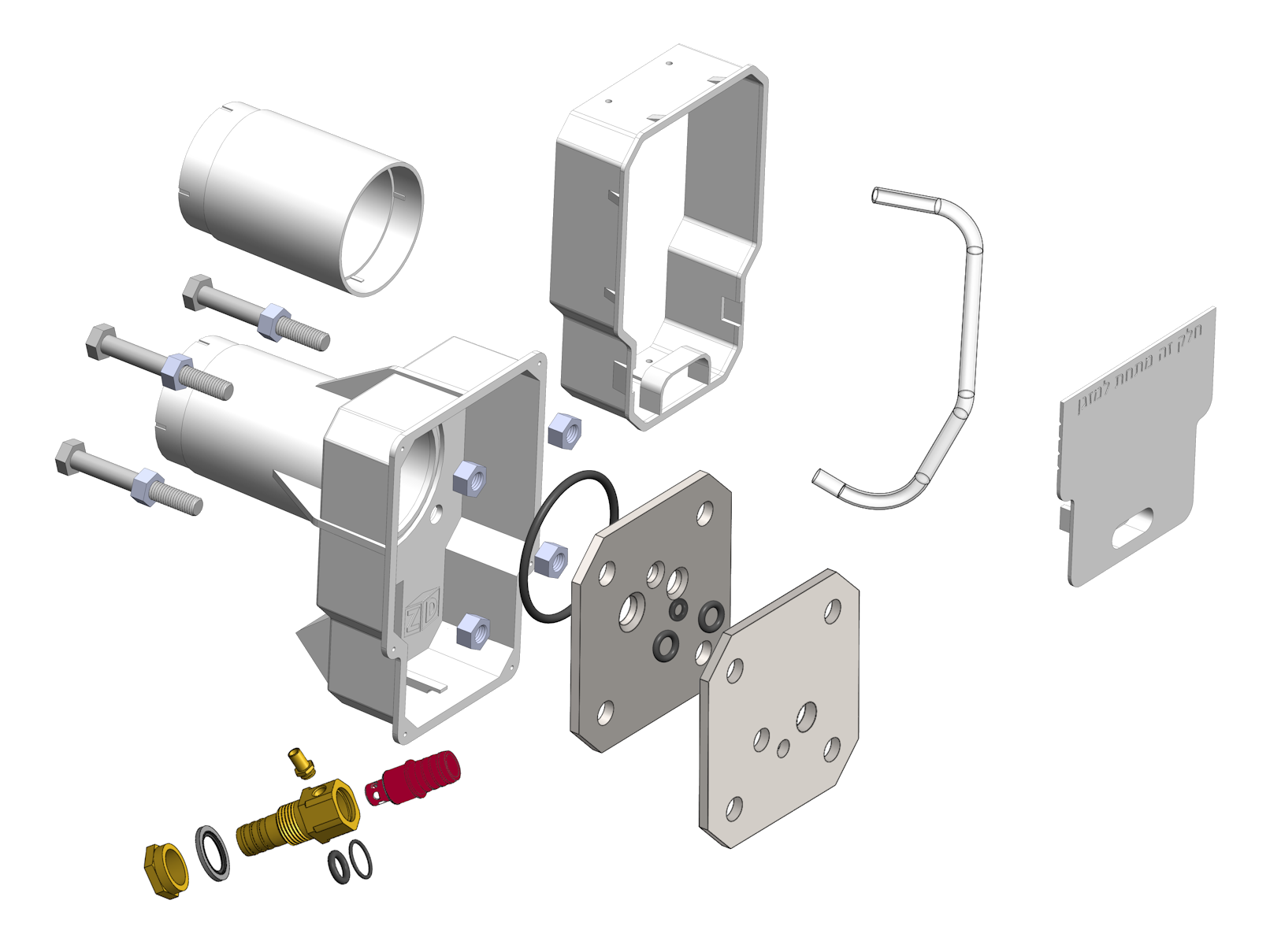

הרכבה התקן עידו® ליציקה – הרכבה
התקן עידו® ליציקה – הרכבה
ההתקן מוטמע ביציקת הבטון בשלב הבנייה. יש להרכיב תחילה את גומיות האטימה, לאחר מכן להכניס את ההתקן לתבנית היציקה ולחבר את המאריך לפי עובי הקיר.
הזמנת פריטים או תוספות
ניתן להזמין כל רכיב בנפרד במקום לרכוש ערכה מלאה.
למה לבחור בהתקן ליציקה?
אטימה ממשלב הבנייה
מוטמע בתוך הבטון ומהווה חלק אינטגרלי מהקיר עצמו כולל ניקוז מובנה של מי המזגן
מותאם למזגנים
מאפשר מעבר מסודר לצינורות מזגן (גז, קירור, ניקוז) תוך שמירה על האטימה התקנית.
חיסכון בעלויות
מבטל את הצורך בקידוח ואיטום בדיעבד — חוסך זמן ועלויות לאחר יציקה.
עמידה בתקן מובטחת
כאשר מותקן נכון לפי ההנחיות, מובטח אישור פיקוד העורף ללא צורך בתיקונים.
ראו איך זה עובד בפועל
צפו בסרטון ההדרכה המלא להתקנה נכונה ומקצועית של ההתקן ליציקה.

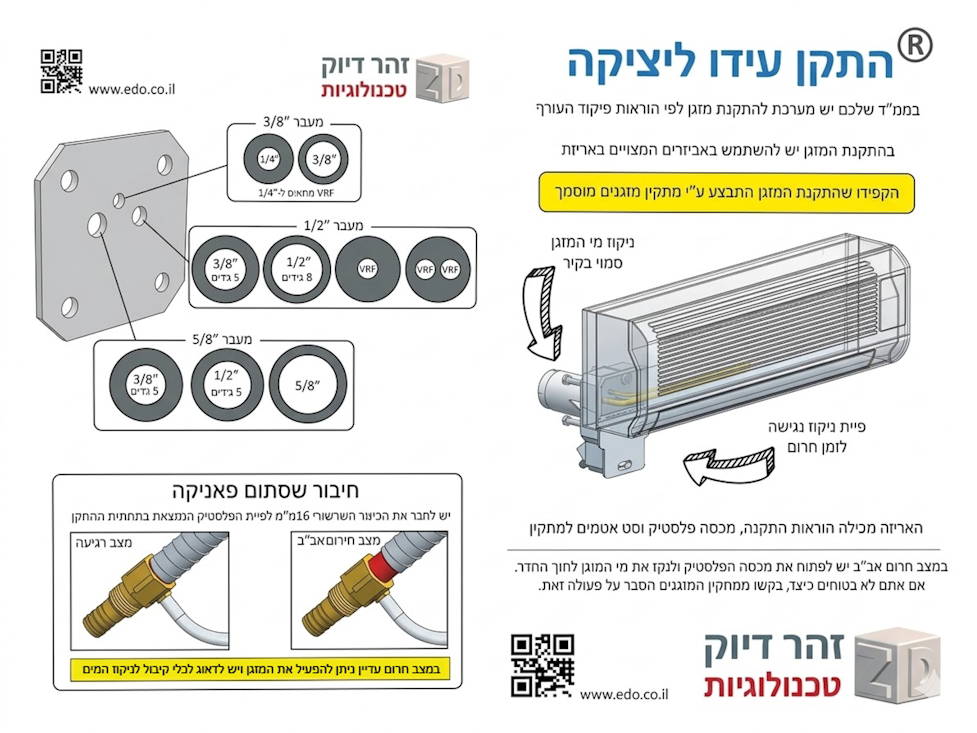

דגשים להתקנת מזגן
ההתקנה של היציקה מתבצעת בשלב הבנייה, לפני יציקת הבטון, על ידי קבלן השלד. התקנת המזגן מתבצעת על ידי מתקין מזגנים מוסמך בלבד
בחירת הגומיות המתאימות לפי הצנרת והכבלים
ניתן להעביר צנרת של עד 5/8 אינצ' כבל גז. כמו כן ניתן להעביר תקשורת של מערכות VRF לסוף קו או שרשור קוים

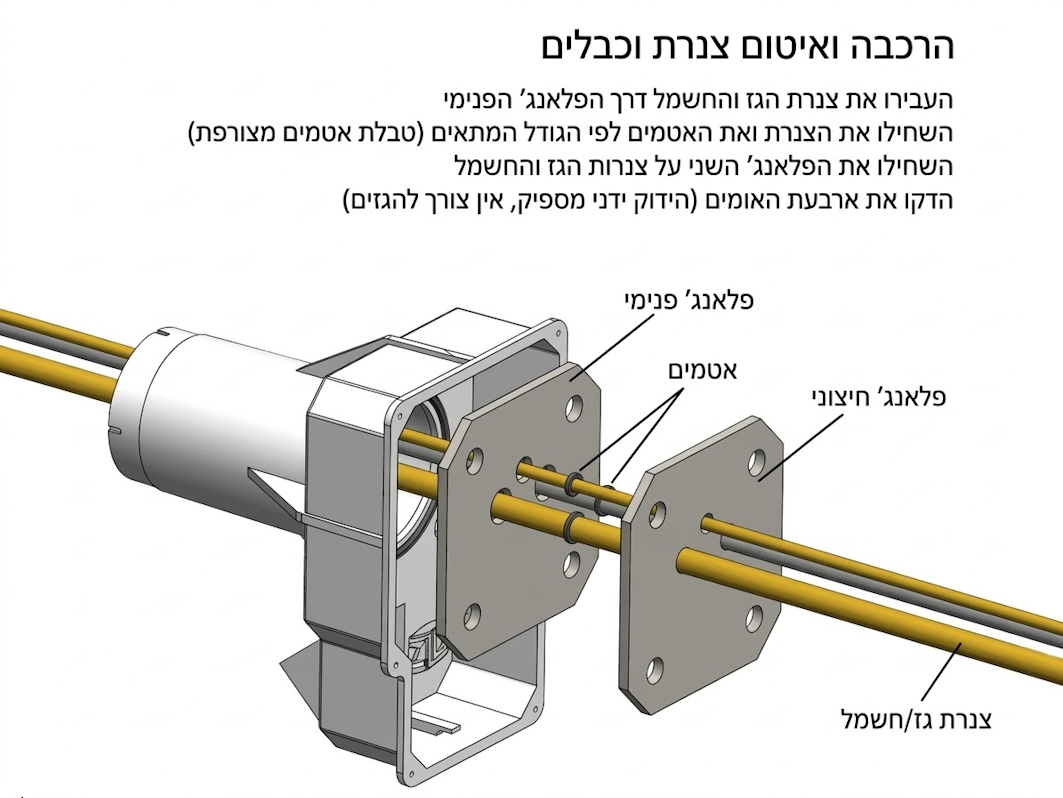

השחלת הצנרת והגומיות
העבירו את צינורות המזגן החשמל והתקשורת דרך ההתקן השחילו את הגומיות המתאימות והרכיבו את מכסה הכיסוי.

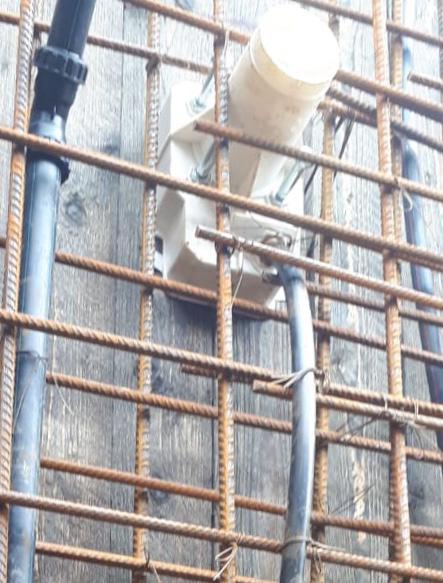

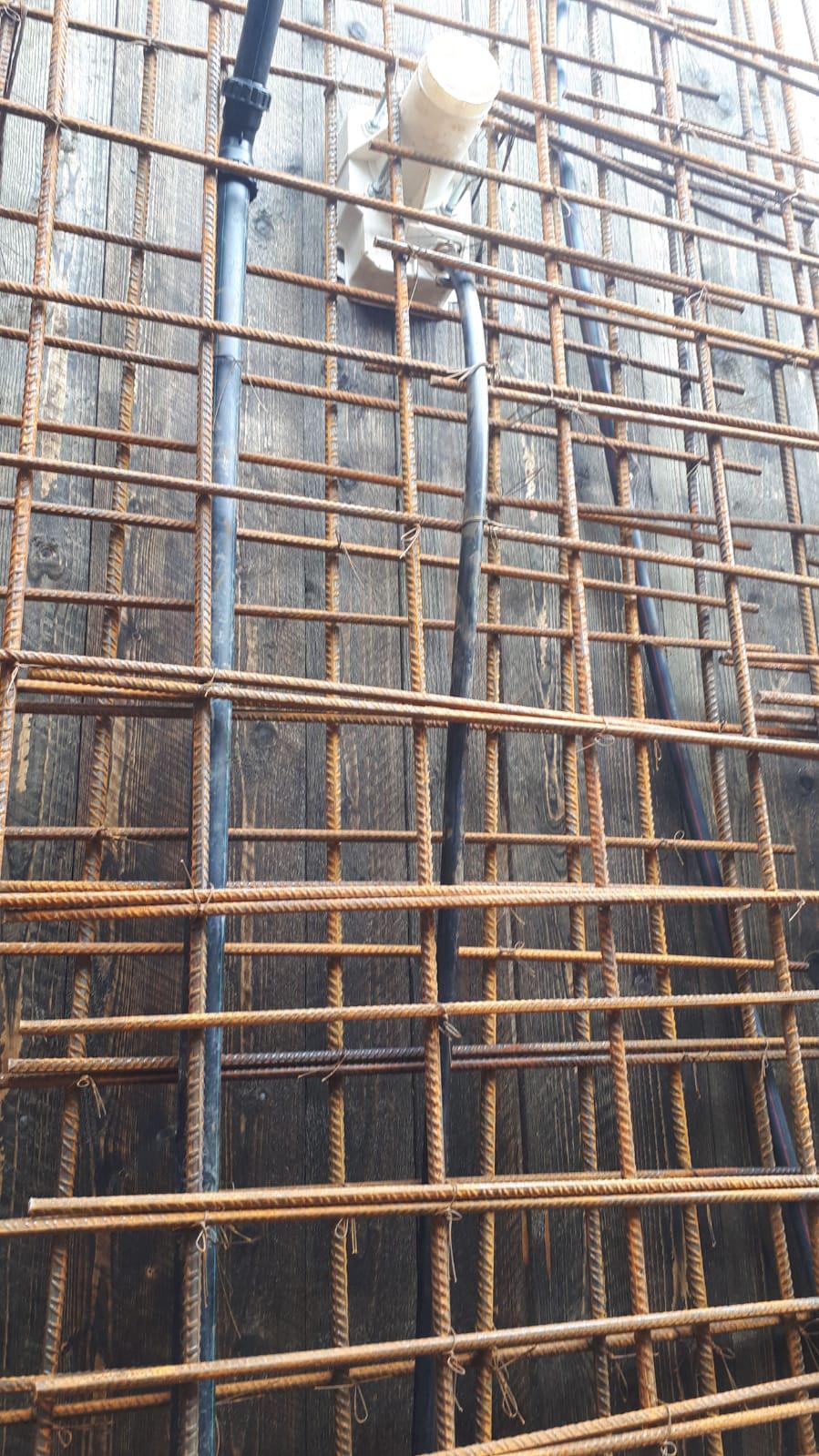

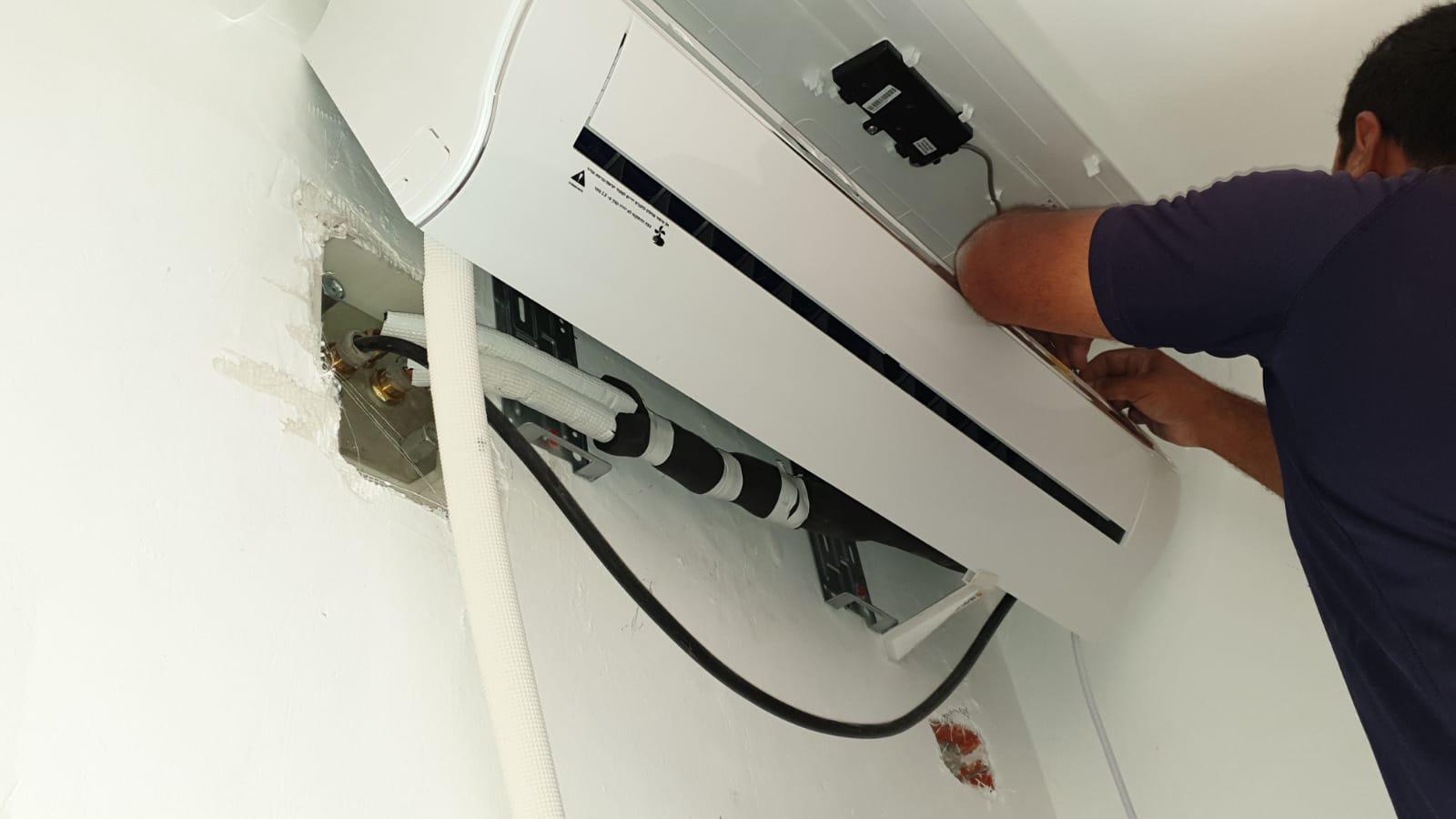

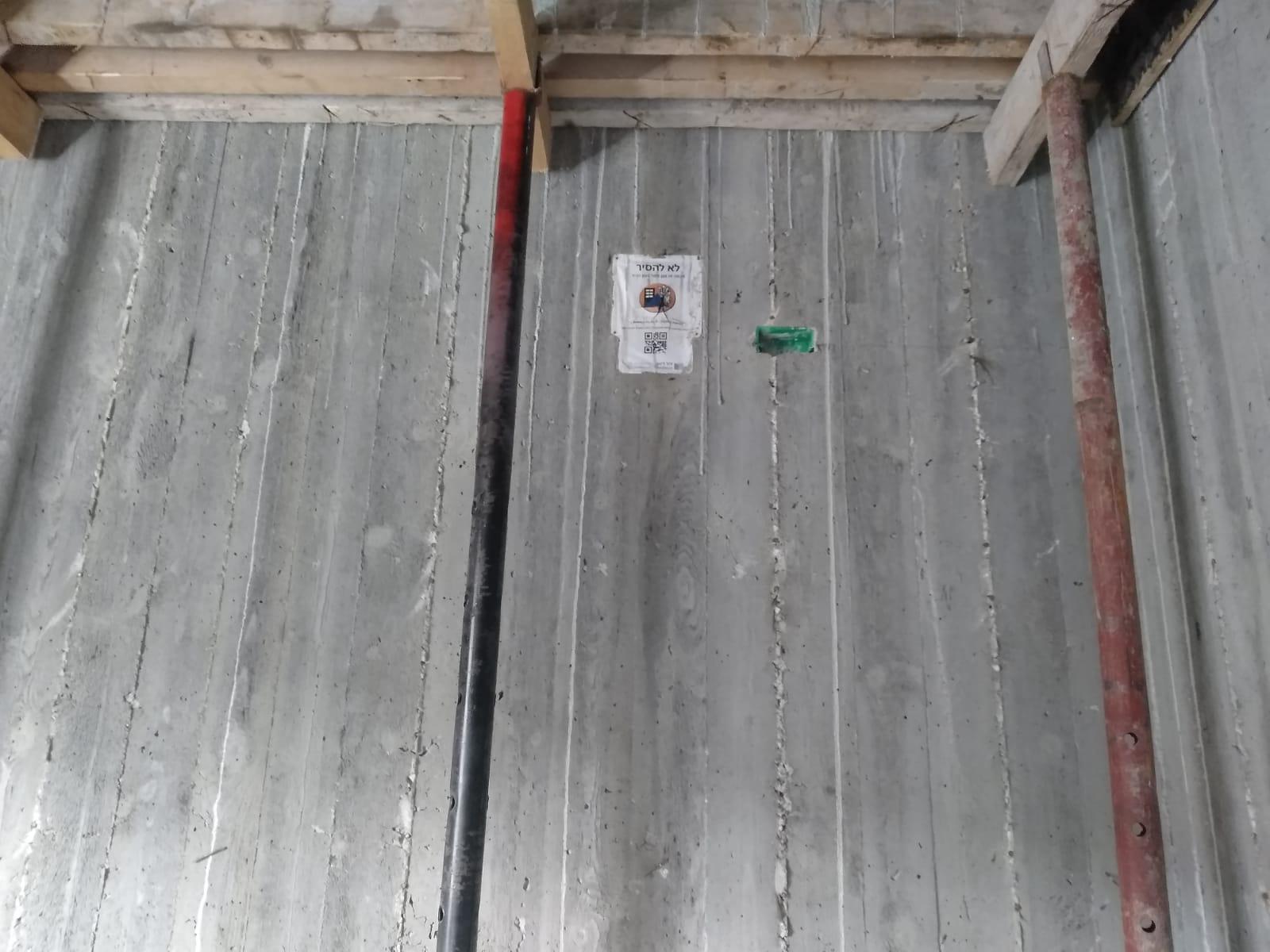

התקנות בפרויקטים אמיתיים
תמונות מהתקנות שבוצעו בפרויקטי בנייה ברחבי הארץ.

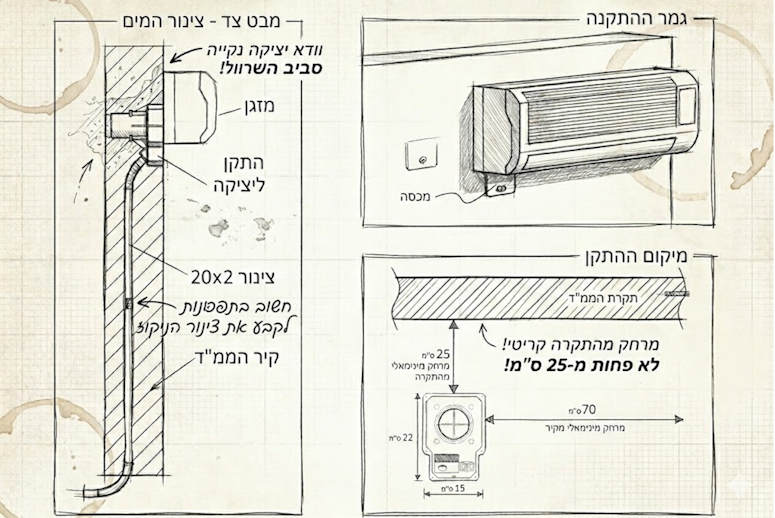

תרשים טכני
התרשים מציג שלושה מבטים: מבט צד של ההתקן המשולב בקיר הממ"ד עם צינור 20x2 וחיבור למזגן; מראה גמר ההתקנה עם מכסה הכיסוי; ודרישות המרווחים המינימליים — לפחות 25 ס"מ מתקרת הממ"ד ו-70 ס"מ מקיר הצד.
